BET เครื่องวิเคราะห์พื้นที่ผิว



BET เครื่องวิเคราะห์ความพรุนและพื้นที่ผิว





1.หลักการวิเคราะห์

หลักการทำงานของเครื่องมือคือวิธีความจุคงที่ของการดูดซับทางกายภาพแบบไอโซเทอร์มอลซึ่งเป็นที่ยอมรับในระดับสากล คอมพิวเตอร์ทั้งหมดได้รับการควบคุมโดยอัตโนมัติและไม่จำเป็นต้องมีการตรวจสอบด้วยตนเอง เทคโนโลยีเครื่องมือนี้ได้นำไปใช้กับสิทธิบัตรระดับชาติที่เกี่ยวข้อง

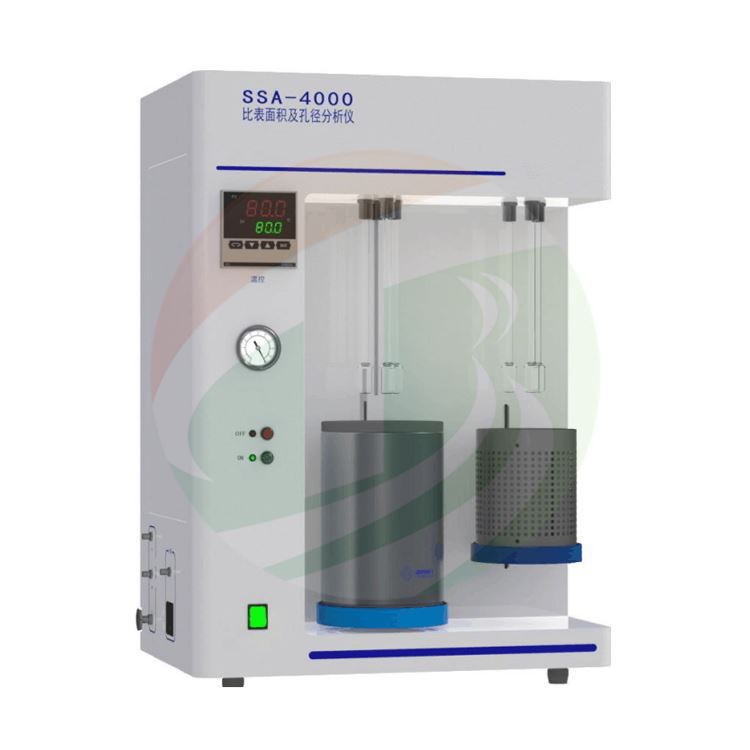

เครื่องวิเคราะห์พื้นที่ผิวและความพรุนอัตโนมัติ SSA-4000 สามารถวิเคราะห์ตัวอย่างสามตัวอย่างพร้อมกันได้ ซอฟต์แวร์ควบคุมการทำงานของอุปกรณ์ได้รับการพัฒนาโดยบริษัทของเรา

เครื่องมือนี้สามารถดำเนินการพื้นที่ผิวจำเพาะ BET จุดเดียว หลายจุด, เมโซพอร์ BJH, การกระจายรูพรุน, ขนาดรูพรุน, ปริมาตรและพื้นที่รูพรุนทั้งหมด และขนาดรูพรุนเฉลี่ยสำหรับการวิเคราะห์ข้อมูลหลายรายการ ช่วงการวิเคราะห์พื้นผิวจำเพาะคือ 0.01m2/g ถึงขีดจำกัดบนที่ไม่ทราบ และช่วงการวิเคราะห์รูรับแสงคือ 0.35-500nm ซึ่งสามารถตอบสนองข้อกำหนดการทดลองภายใต้ สภาพการทำงานที่หลากหลาย



2. ข้อได้เปรียบทางเทคโนโลยี:

2.1. พอร์ตทดสอบความดันไออิ่มตัวอิสระ P0

2.2. สถานีเตรียมตัวอย่างอิสระ (เลือกตำแหน่งการประมวลผลได้ 3 ตำแหน่ง): การกำจัดแก๊สแบบสุญญากาศและการคายน้ำในสภาพแวดล้อมที่ร้อน การบำบัดด้วยการกำจัดก๊าซ และการป้องกันไนโตรเจน

2.3. แต่ละพอร์ตการวิเคราะห์มีเซ็นเซอร์ความดันอิสระเพื่อปรับปรุงประสิทธิภาพการทดสอบ

2.4. ระบบควบคุมหลายตำแหน่งเฉพาะสำหรับการแลกเปลี่ยนอากาศ: การไล่ระดับความดันที่ปรับได้ (ส่งผลโดยตรงต่อเวลาทดสอบ จำนวนจุดข้อมูล ความแม่นยำในการทดสอบ)

2.5. สิทธิบัตรการออกแบบเฉพาะสำหรับการใช้โซลินอยด์วาล์วแบบย้อนกลับ: แก้ไขปัญหาการรั่วไหลของอากาศในกระบวนการกำจัดการดูดซึมของอุปกรณ์ อุปกรณ์แบบดั้งเดิมเป็นวาล์วทางเดียวที่ใช้ในทั้งสองทิศทางและมีอัตราการรั่วไหลสูง

2.6. การออกแบบบูรณาการตำแหน่งการกำจัดก๊าซและตำแหน่งการวิเคราะห์ และมีระบบสุญญากาศและระบบเส้นทางก๊าซที่เป็นอิสระอย่างสมบูรณ์

2.7. ตำแหน่งการไล่ก๊าซใช้เตาทำความร้อนแบบไอโซเทอร์มอลแบบสเตนเลสเพื่อทดแทนชุดทำความร้อนแบบอ่อนอย่างสมบูรณ์ อัตราการทำความร้อนรวดเร็ว ความแม่นยำในการควบคุมอุณหภูมิสูง และมีการออกแบบป้องกันความร้อน



3พารามิเตอร์ทางเทคนิค:

3.1. วิธีการวิเคราะห์: วิธีความจุปริมาตรคงที่

3.2. ข้อมูลการทดสอบ: ขีดจำกัดล่างของพื้นที่ผิวดีกว่า 0.01m2/g

การวิเคราะห์ไมโครพอร์: 0.35-2นาโนเมตร

การวิเคราะห์เมโซพอรัส : 2-50นาโนเมตร

การวิเคราะห์แบบมหภาค: 50-500นาโนเมตร

3.3. ความแม่นยำในการวิเคราะห์: ข้อผิดพลาดในการทำซ้ำน้อยกว่า ± 1.5%

3.4. จำนวนพอร์ตการวิเคราะห์: 4 (พอร์ตการวิเคราะห์ตัวอย่างสามพอร์ตและพอร์ตการวิเคราะห์ P0 อิสระหนึ่งพอร์ต)

3.5. ปริมาตรหลอดตัวอย่าง: 10 มล

3.6. ก๊าซดูดซับ: ไนโตรเจน ไฮโดรเจน ฮีเลียม คาร์บอนมอนอกไซด์ คาร์บอนไดออกไซด์ มีเทน ฯลฯ

3.7. การเตรียมตัวอย่าง: สถานีจัดเตรียมตัวอย่าง 3- สถานีอิสระ (สถานีกำจัดแก๊ส) สำหรับสถานีกำจัดก๊าซและสถานีวิเคราะห์ ระบบสุญญากาศและระบบวงจรแก๊สสองระบบแยกกันได้รับการติดตั้งและควบคุมโดยปั๊มสุญญากาศแยกกัน



4.การควบคุมระบบฮาร์ดแวร์

4.1. ระบบตรวจจับความดัน: เซ็นเซอร์ความดันแต่ละตัวมีเซ็นเซอร์ความดันอิสระเพื่อให้มั่นใจถึงความแม่นยำของขีดจำกัดล่างของ P/Po ซึ่งสามารถรับประกันการวิเคราะห์ที่แม่นยำของรูขนาดเล็ก ช่วงการทดสอบแรงดันคือ 0-1000 Torr

4.2. ความแม่นยำในการตรวจจับแรงกด: 0.15% ของความแม่นยำในการอ่าน

4.3. ระบบควบคุมเส้นทางก๊าซ: โซลินอยด์วาล์วสูญญากาศสูงนำเข้ามีสิทธิบัตรการออกแบบสำหรับการใช้งานแบบย้อนกลับ ซึ่งช่วยลดอัตราการรั่วไหลแบบย้อนกลับในกระบวนการกำจัดการดูดซึมได้อย่างมาก ระบบระบายความร้อนแบบบังคับด้วยวาล์วแม่เหล็กไฟฟ้าหลีกเลี่ยงผลกระทบจากความร้อนของตัววาล์วต่อการวิเคราะห์รูขนาดเล็ก

4.4. ช่วงความดันบางส่วน: P/P0 4×10-6-0.995 พร้อมพอร์ตการวิเคราะห์ P0 อิสระและเซ็นเซอร์ความดันเพื่อให้แน่ใจว่าได้รับข้อมูลแบบเรียลไทม์ของความดันไออิ่มตัว

4.5. ระบบสุญญากาศ: สุญญากาศสูงสุดคือ 4×10-2Pa ท่อสุญญากาศสแตนเลส Swagelok ที่นำเข้าและชิ้นส่วนเชื่อมต่อทำให้มั่นใจได้ว่าอัตราการรั่วไหลของระบบสุญญากาศต่ำมาก

4.6. ระบบรับข้อมูล: ระบบการแปลงบิตแอนะล็อกเป็นดิจิทัล 24- ที่มีความแม่นยำสูงพร้อมการจัดเก็บข้อมูลการปิดเครื่องโดยไม่คาดคิด



5. การควบคุมระบบซอฟต์แวร์

5.1. ระบบควบคุมซอฟต์แวร์: INTERNET Remote Control

5.2. โหมดการวิเคราะห์แบบคู่: ผู้ใช้สามารถเลือกเทคโนโลยีการวิเคราะห์ได้ 2 แบบ และสามารถใช้วิธีการไร้ฮีเลียมเพื่อลดต้นทุนการวิเคราะห์ หรือใช้เทคโนโลยีการวัดปริมาณก๊าซฮีเลียมแบบคลาสสิกเพื่อให้มั่นใจในความแม่นยำในการวิเคราะห์



6.การประมวลผลข้อมูล:BET พื้นที่ผิว/ไอโซเทอร์มการดูดซับและการคายดูดซับ/การวิเคราะห์ปริมาตรรูพรุนของ BJH/การวิเคราะห์พื้นที่รูพรุน/ปริมาตรรูพรุนทั้งหมด/พื้นที่รูพรุนทั้งหมด/การวิเคราะห์พื้นที่ผิว Langmuir



TOB-SSA-4300 รายการอุปกรณ์เสริมมาตรฐาน



รายการ	ชื่อ	ยี่ห้อ ข้อมูลจำเพาะ/รุ่น พารามิเตอร์ทางเทคนิคหลัก	ปริมาณ
1	เมนเฟรม	SSA4300	1 ชุด
2	ปั๊มเชิงกลใบพัดหมุนสองขั้นตอน	4*10-2ป	1 ชุด
3	ภาชนะบรรจุไนโตรเจนเหลว	ความจุ 10 ลิตร	1 ชิ้น
4	ไนโตรเจนที่มีความบริสุทธิ์สูง	ความบริสุทธิ์ 99.999%	1ขวด
5	ฮีเลียมที่มีความบริสุทธิ์สูง	ความบริสุทธิ์ 99.999%	1ขวด
6	ขวดสแตนเลสเดวาร์.	พร้อมถาด	1 ชิ้น
7	หลอดตัวอย่างรูปเข็มก้นแบน	วัสดุควอตซ์	30 ชิ้น
8	ช่องทางการโหลดตัวอย่าง	วัสดุควอตซ์	15 ชิ้น
9	ตัวอย่างปลั๊กกรอง	——	10 ชิ้น
10	คอลัมน์บรรจุ	วัสดุควอตซ์	5 ชิ้น
11	ท่อพี0	วัสดุควอตซ์	5 ชิ้น
12	ตัวอย่างมาตรฐาน	180±6m2/g	1ขวด
13	เครื่องบีบอัด (รวมอะแดปเตอร์เส้นทางอากาศ)	โรงงานควบคุมเซี่ยงไฮ้	2 ชุด
14	ล็อคหลอดลม	สแตนเลส	6 ชิ้น
15	ท่อทางเดินอากาศภายนอก	3 ม./ชิ้น	3 ชิ้น
16	แหวนปิดผนึกทางเดินอากาศ	Φ3	30 ชิ้น
17	แหวนซีลท่อ P0	Φ6	5 ชิ้น
18	แหวนซีลหลอดตัวอย่าง	Φ8	10 ชิ้น
19	สายไฟ, สายข้อมูล USB	เมนเฟรม	2 ชิ้น
20	ซอฟต์แวร์ คู่มือ คุณสมบัติ	เวอร์ชัน ผู้บุกเบิกV4.4	1 ชุด
21	ปลั๊กไฟ (เล็ก)		1 ชิ้น
22	กำลังวิเคราะห์แล็ปท็อป		1 ชุด
23	การสนับสนุนหลอดตัวอย่าง		1 ชิ้น
