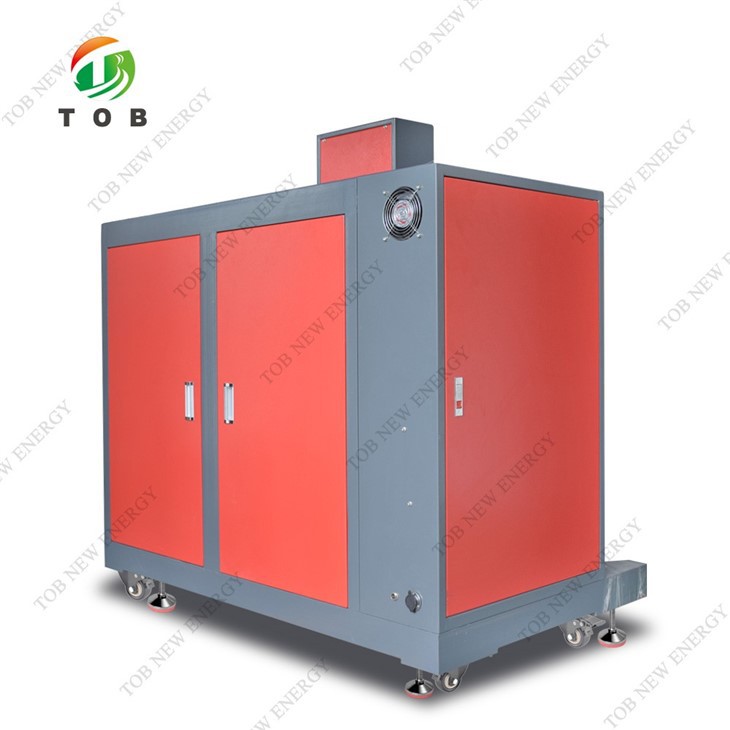

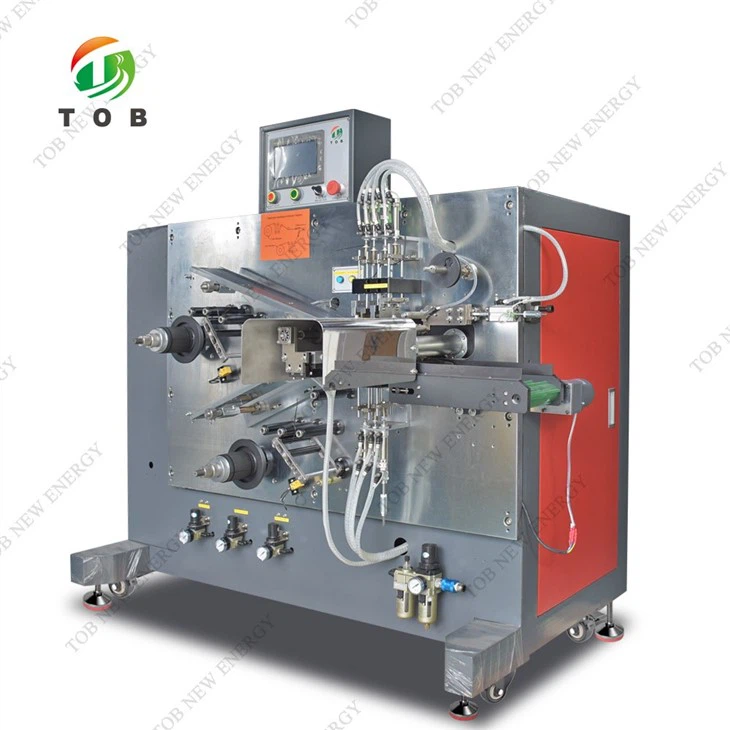

เครื่องม้วนกึ่งอัตโนมัติ

แบบอย่าง

TOB-SJR-18650 (21700)

แรงดันไฟฟ้า

ไฟฟ้ากระแสสลับ220V,1.5KVA,50เฮิร์ต

อากาศอัด

0.4-0.6MPa

กำลังการผลิต

8 ชิ้น/นาที

น้ำหนัก

ประมาณ 500กก

ขนาด

1450 มม. * 1100 มม. * 1150 มม. (ไม่รวมความยาวที่ยื่นออกมาของอิเล็กโทรด)

ข้อมูลจำเพาะของเข็มคดเคี้ยว

Φ1.8มม.-Φ6มม. (พร้อมชุดเดียวฟรีปรับแต่งได้)

เส้นผ่านศูนย์กลางภายนอกที่ใช้งานได้ของเซลล์

Φ15มม.-Φ35มม

ความจุของอุปกรณ์

5~10 ชิ้น/นาที (ตามความยาว/ความกว้างของอิเล็กโทรด)

ความแม่นยำในการคดเคี้ยว

เมื่ออิเล็กโทรดได้รับการรับรองว่าตรงตามเงื่อนไขต่อไปนี้:

ข้อผิดพลาดด้านความกว้างน้อยกว่า ±0.2 มม.

ข้อผิดพลาดในการดัดงอของ "S" น้อยกว่า ±1 มม./500 มม.

ข้อผิดพลาดรูปร่างหอคอยของตัวคั่นน้อยกว่า ±0.2 มม.

ความแม่นยำในการคดเคี้ยวสามารถเป็นที่พอใจได้

ข้อผิดพลาดในการจัดตำแหน่งของตัวคั่นน้อยกว่า ±0.5 มม.

ข้อผิดพลาดในการจัดตำแหน่งของอิเล็กโทรดน้อยกว่า ±0.5 มม.

สามารถรับรู้ได้ว่าอิเล็กโทรดลบห่อหุ้มอิเล็กโทรดแคโทด ตัวแยกห่ออิเล็กโทรดลบ และการจัดตำแหน่งของส่วนผลิตภัณฑ์สำเร็จรูปคือ ± 0.5 มม.

อัตราที่ผ่านการรับรอง

มากกว่าหรือเท่ากับ 98% (ไม่รวมปัจจัยด้านอุปกรณ์)

การรับประกัน

การรับประกันแบบจำกัดหนึ่งปีพร้อมการสนับสนุนตลอดชีวิต

วัสดุ

ความยาว

ความกว้าง

ความหนา

เส้นผ่าศูนย์กลางภายใน

เส้นผ่านศูนย์กลางภายนอก

อิเล็กโทรดแคโทด

150~1000

28-73

0.1-0.2

อิเล็กโทรดแอโนด

150~1000

28-73

0.1-0.2

ตัวคั่น

วัสดุม้วน

30-75

0.012-0.045

76.2

250

เทปปิดท้าย

วัสดุม้วน

8-60

0.01-0.035

76.2

150
