Ⅰ. ข้อมูลเบื้องต้นเกี่ยวกับสายการประกอบแบตเตอรี่ทรงกระบอก 4680
ในช่วงไม่กี่ปีที่ผ่านมา การพัฒนา-แบตเตอรี่ทรงกระบอกขนาดใหญ่ได้กลายเป็นหนึ่งในแนวโน้มที่สำคัญที่สุดในการผลิตเซลล์ลิเธียม- ในบรรดารูปแบบใหม่เหล่านี้ เซลล์ทรงกระบอก 4680 ดึงดูดความสนใจอย่างมาก เนื่องจากแสดงถึงการเปลี่ยนแปลงครั้งใหญ่จากการออกแบบ 18650 และ 21700 แบบดั้งเดิม ไปสู่ความหนาแน่นของพลังงานที่สูงขึ้น ความสามารถด้านพลังงานที่สูงขึ้น และการผลิตขนาดใหญ่-ที่มีประสิทธิภาพมากขึ้น การเปิดตัวรูปแบบนี้ไม่เพียงแต่เปลี่ยนการออกแบบเซลล์เท่านั้น แต่ยังสร้างข้อกำหนดใหม่สำหรับทั้งหมดอีกด้วยสายการประกอบ รวมถึงการพัน การเชื่อม การเติมอิเล็กโทรไลต์ การปิดผนึก การขึ้นรูป และการทดสอบด้วยเหตุนี้ ผู้ผลิตที่วางแผนจะสร้างโรงงานผลิตเซลล์ทรงกระบอกที่ทันสมัยจึงต้องประเมินอย่างรอบคอบว่ากระบวนการประกอบแตกต่างจากรุ่นก่อนๆ อย่างไร และต้องใช้อุปกรณ์ประเภทใดเพื่อให้มั่นใจว่าการผลิตมีเสถียรภาพ
การกำหนด "4680" หมายถึงเซลล์ทรงกระบอกที่มีเส้นผ่านศูนย์กลางประมาณ 46 มม. และสูงประมาณ 80 มม. เมื่อเปรียบเทียบกับรูปแบบ 21700 ที่ใช้กันอย่างแพร่หลาย ปริมาตรของเซลล์ 4680 มีขนาดใหญ่กว่าหลายเท่า ซึ่งช่วยให้เซลล์เดียวเก็บพลังงานได้มากขึ้น และลดจำนวนเซลล์ที่ต้องใช้ในชุดแบตเตอรี่ เซลล์ที่น้อยลงหมายถึงการเชื่อมต่อที่น้อยลง ความต้านทานภายในที่ลดลง และการประกอบแพ็คที่ง่ายขึ้น อย่างไรก็ตามการเพิ่มขนาดของเซลล์ยังทำให้กระบวนการผลิตมีความซับซ้อนมากขึ้นอีกด้วย อิเล็กโทรดขนาดใหญ่จะต้องเคลือบด้วยการรับน้ำหนักที่สูงกว่า กระบวนการม้วนจะต้องรักษาการจัดตำแหน่งที่แม่นยำในความยาวที่ยาวขึ้น และการเชื่อมจะต้องจัดการกับเส้นทางกระแสที่สูงขึ้น ปัจจัยเหล่านี้ทำให้การออกแบบสายการประกอบแบตเตอรี่ทรงกระบอก 4680 แตกต่างอย่างมากจากสายการผลิตเซลล์ทรงกระบอกทั่วไป
|
|
|
การเปลี่ยนแปลงที่สำคัญอีกประการหนึ่งที่นำเสนอโดยการออกแบบ 4680 คือการใช้ตารางหรือโครงสร้างอิเล็กโทรดแบบแท็บต่อเนื่อง- ในเซลล์ทรงกระบอกแบบดั้งเดิม แท็บตัวรวบรวมกระแสจะถูกเชื่อมที่ตำแหน่งเฉพาะบนอิเล็กโทรด และกระแสจะไหลผ่านจุดสัมผัสที่จำกัดเหล่านี้ ในสถาปัตยกรรม 4680 ตัวสะสมกระแสไฟฟ้าได้รับการออกแบบเพื่อให้กระแสไหลไปตามขอบทั้งหมดของอิเล็กโทรด ช่วยลดความต้านทานและปรับปรุงการกระจายความร้อน แม้ว่าการออกแบบนี้จะปรับปรุงประสิทธิภาพของแบตเตอรี่ แต่ก็ยังเพิ่มความยากของกระบวนการประกอบอีกด้วย เครื่องม้วนจะต้องรักษาแรงตึงให้คงที่อย่างยิ่งเพื่อให้ขอบอิเล็กโทรดอยู่ในแนวเดียวกัน และกระบวนการเชื่อมจะต้องรับประกันการเชื่อมต่อไฟฟ้าที่สม่ำเสมอตลอดพื้นที่หน้าสัมผัสที่ใหญ่กว่ามาก เนื่องจากข้อกำหนดเหล่านี้ สายการผลิตต้องใช้ระบบอัตโนมัติขั้นสูงและอุปกรณ์ที่มีความแม่นยำ-สูงกว่ารูปแบบทรงกระบอกแบบเก่า
จากมุมมองของการผลิต การเปลี่ยนไปใช้เซลล์ 4680 เซลล์ไม่เพียงแต่เป็นการเปลี่ยนแปลงขนาดผลิตภัณฑ์ แต่ยังเป็นการเปลี่ยนแปลงในปรัชญาการผลิตด้วย โรงงานเซลล์ทรงกระบอกแบบดั้งเดิมมักจะอาศัยอุปกรณ์แบบโมดูลาร์ ซึ่งแต่ละขั้นตอนของกระบวนการสามารถปรับได้อย่างอิสระ ในทางตรงกันข้าม สายการผลิต 4680 สมัยใหม่มักได้รับการออกแบบให้เป็นระบบที่มีการบูรณาการสูง โดยที่การเคลือบ การรีด การตัด การม้วน การประกอบ และการขึ้นรูปจะต้องได้รับการปรับปรุงร่วมกัน การบูรณาการนี้จำเป็นเนื่องจากขนาดเซลล์ที่ใหญ่ขึ้นทำให้กระบวนการไวต่อการเปลี่ยนแปลงมากขึ้น ความเบี่ยงเบนเล็กน้อยในความหนาของอิเล็กโทรด การวางตำแหน่ง หรือคุณภาพการเชื่อม อาจมีผลกระทบต่อประสิทธิภาพมากกว่าในเซลล์ขนาดเล็กมาก ด้วยเหตุนี้ บริษัทที่พัฒนาโครงการแบตเตอรี่ทรงกระบอกใหม่จึงมักต้องการสร้างแบตเตอรี่แบบสมบูรณ์สายการประกอบแบตเตอรี่พร้อมการควบคุมกระบวนการที่ประสานกัน แทนที่จะต้องซื้อเครื่องจักรแยกกัน
ขั้นตอนการประกอบมีความสำคัญอย่างยิ่ง เนื่องจากจะเชื่อมโยงกระบวนการอิเล็กโทรดต้นน้ำทั้งหมดเข้ากับการกระตุ้นทางเคมีไฟฟ้าขั้นปลายน้ำ แม้ว่าการเคลือบและการรีดจะได้รับการควบคุมอย่างดี การประกอบที่ไม่ดีอาจทำให้เกิดความต้านทานภายในสูง การรั่วของอิเล็กโทรไลต์ หรือการเสียรูปทางกลของเซลล์ ในรูปแบบทรงกระบอกขนาดใหญ่ ความเค้นเชิงกลระหว่างการพันและการแทรกจะสูงกว่า และปริมาณอิเล็กโทรไลต์ที่ต้องการจะมีมากกว่าในเซลล์ขนาดเล็กมาก ซึ่งหมายความว่าระบบเติมจะต้องให้ความสามารถในการสุญญากาศได้ลึกยิ่งขึ้นและการควบคุมการจ่ายที่แม่นยำยิ่งขึ้น ในทำนองเดียวกัน การซีลจะต้องทนทานต่อแรงดันภายในที่สูงขึ้นระหว่างการวนรอบของขบวน ซึ่งต้องใช้อุปกรณ์การย้ำหรือการซีลด้วยเลเซอร์ที่แข็งแกร่งยิ่งขึ้น การเปลี่ยนแปลงเหล่านี้ทำให้ข้อมูลจำเพาะของอุปกรณ์สำหรับสายการผลิต 4680 มีความใกล้เคียงกับการผลิตเซลล์แบบแท่งปริซึมขนาดใหญ่มากกว่าสายการผลิตแบบทรงกระบอกแบบดั้งเดิม
อีกปัจจัยหนึ่งที่มีอิทธิพลต่อการออกแบบสายการประกอบ 4680 คือความต้องการความยืดหยุ่นในระหว่างการพัฒนา บริษัทจำนวนมากที่ทำงานเกี่ยวกับ-แบตเตอรี่ทรงกระบอกรุ่นถัดไปยังคงเพิ่มประสิทธิภาพการกำหนดสูตรอิเล็กโทรด ประเภทตัวแยก และองค์ประกอบของอิเล็กโทรไลต์ ในระหว่างขั้นตอนนี้ ระบบการผลิตจะต้องอนุญาตให้มีการปรับพารามิเตอร์โดยไม่ทำให้เสถียรภาพลดลง ด้วยเหตุนี้เส้นมาตราส่วนนำร่อง-มักจะสร้างมาก่อนสายการผลิตเต็มรูปแบบไลน์นำร่องที่ออกแบบอย่างดี-ช่วยให้วิศวกรสามารถตรวจสอบความตึงของขดลวด พารามิเตอร์การเชื่อม ความเร็วในการเติม และโปรโตคอลการก่อตัวภายใต้สภาวะที่สมจริง ซึ่งช่วยลดความเสี่ยงเมื่อขยายโรงงานเป็นระดับ-ชั่วโมง-กิกะวัตต์ ในทางปฏิบัติ ระบบนำร่องเหล่านี้มักจะได้รับการกำหนดค่าให้มีขนาดกะทัดรัดแต่ทำงานได้อย่างสมบูรณ์สายการผลิตแบตเตอรี่ทรงกระบอกซึ่งรวมถึงกระบวนการสำคัญทั้งหมดตั้งแต่ม้วนอิเล็กโทรดไปจนถึงเซลล์สำเร็จรูป
เมื่อเปรียบเทียบกับการผลิตแบตเตอรี่ทรงกระบอกรุ่นก่อนๆ ข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้สำหรับเซลล์ 4680 เซลล์นั้นเข้มงวดกว่า และผลที่ตามมาของความไม่เสถียรของกระบวนการก็ร้ายแรงกว่า การวางแนวที่ไม่ตรงเล็กน้อยในขั้นตอนการม้วนอาจทำให้เกิดแรงดันไม่สม่ำเสมอระหว่างการซีล ซึ่งอาจทำให้เกิดการรั่วไหลหลังจากการเติมอิเล็กโทรไลต์ การเชื่อมที่ไม่สอดคล้องกันอาจเพิ่มความต้านทานและสร้างความร้อนมากเกินไประหว่างการปั่นจักรยานที่มีอัตราสูง- สุญญากาศที่ไม่เพียงพอระหว่างการเติมอาจกักก๊าซภายในเซลล์ ส่งผลต่ออายุการใช้งาน-วงจรในระยะยาว เนื่องจากปัญหาเหล่านี้มักจะตรวจพบได้ยากในระยะแรก สายการประกอบจึงต้องมีขั้นตอนการตรวจสอบและทดสอบที่เชื่อถือได้เพื่อให้แน่ใจว่าทุกเซลล์มีคุณสมบัติตรงตามข้อกำหนดการออกแบบก่อนการก่อตัว
วัตถุประสงค์ของบทความนี้คือเพื่อให้คำอธิบายทางเทคนิคโดยละเอียดของสายการประกอบแบตเตอรี่ทรงกระบอก 4680 โดยมุ่งเน้นที่กระบวนการสำคัญและข้อกำหนดของอุปกรณ์สำหรับแต่ละขั้นตอน แทนที่จะแสดงรายการเครื่องจักรเพียงอย่างเดียว การอภิปรายจะวิเคราะห์ตรรกะทางวิศวกรรมที่อยู่เบื้องหลังการไหลของกระบวนการ อธิบายว่าเหตุใดข้อกำหนดเฉพาะของอุปกรณ์บางอย่างจึงมีความจำเป็น และอธิบายว่าสายการผลิตนำร่องแตกต่างจากสายการผลิตทั้งหมดอย่างไร การทำความเข้าใจปัจจัยเหล่านี้ถือเป็นสิ่งสำคัญสำหรับผู้ผลิตแบตเตอรี่ สถาบันวิจัย และวิศวกรอุปกรณ์ที่วางแผนจะพัฒนาหรือยกระดับความสามารถในการผลิตเซลล์ทรงกระบอกในปีต่อๆ ไป
Ⅱ. ผังกระบวนการโดยรวมของสายการประกอบแบตเตอรี่ทรงกระบอก 4680
หลังจากทำความเข้าใจว่าทำไมรูปแบบ 4680 ทำให้เกิดความท้าทายด้านการผลิตใหม่ๆ ขั้นตอนต่อไปคือการตรวจสอบขั้นตอนการประกอบโดยรวมของชิ้นส่วนทั่วไปสายการผลิตแบตเตอรี่ทรงกระบอก 4680. แม้ว่าลำดับพื้นฐานของการทำงานจะคล้ายกับที่ใช้สำหรับเซลล์ทรงกระบอกขนาดเล็ก แต่ขนาดอิเล็กโทรดที่ใหญ่ขึ้น โหลดที่สูงกว่า และการออกแบบตัวรวบรวมกระแสไฟฟ้าของตาราง จำเป็นต้องมีการควบคุมที่เข้มงวดมากขึ้นในทุกขั้นตอน ในทางปฏิบัติ สายการผลิตต้องรับประกันความแม่นยำทางกล คุณภาพการเชื่อมต่อทางไฟฟ้า และการกระจายอิเล็กโทรไลต์ยังคงมีเสถียรภาพตลอดระยะเวลาการผลิตที่ยาวนาน ด้วยเหตุนี้ สายการประกอบ 4680 สมัยใหม่จึงได้รับการออกแบบให้เป็นระบบที่มีการประสานงานกันสูง โดยแต่ละขั้นตอนของกระบวนการจะตรงกับความต้องการของขั้นตอนถัดไป
|
|
|
โดยปกติแล้วสายการประกอบเซลล์ทรงกระบอกที่สมบูรณ์จะเริ่มต้นหลังจากที่ม้วนอิเล็กโทรดได้รับการเคลือบ ทำให้แห้ง รีดด้วยความร้อน และกรีดตามความกว้างที่ต้องการ ณ จุดนี้ ม้วนแคโทดและแอโนดจะถูกถ่ายโอนไปยังส่วนที่ม้วน ซึ่งอิเล็กโทรดและตัวแยกจะรวมกันเป็นโครงสร้างม้วนเยลลี่- สำหรับเซลล์ 4680 เซลล์ ความยาวของแถบอิเล็กโทรดจะยาวกว่าเซลล์ 21700 อย่างมาก ซึ่งทำให้กระบวนการพันขดลวดไวต่อการเปลี่ยนแปลงของความตึงและข้อผิดพลาดในการจัดตำแหน่งมากขึ้น แม้แต่การเบี่ยงเบนเล็กน้อยที่จุดเริ่มต้นของม้วนก็สามารถสะสมตลอดความยาวของอิเล็กโทรด ส่งผลให้ขอบไม่เรียบหรือเกิดความเค้นภายใน ด้วยเหตุนี้ ระบบการม้วนจึงต้องรักษาแรงตึงให้คงที่ การติดตามขอบที่แม่นยำ และความเร็วการป้อนตัวแยกที่มั่นคงตลอดการทำงานทั้งหมด

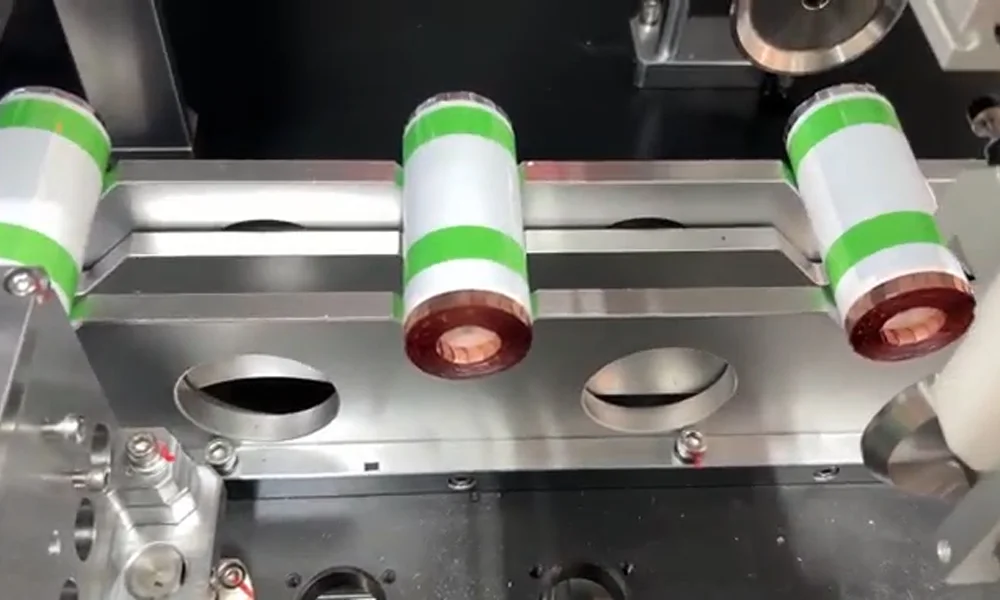

เมื่อขึ้นรูปเยลลี่โรลแล้ว ก็ใส่ลงในกระป๋องทรงกระบอก เส้นผ่านศูนย์กลางที่ใหญ่กว่าของเซลล์ 4680 หมายความว่าแรงแทรกจะสูงขึ้น และความเสี่ยงที่จะทำให้ตัวแยกหรือการเคลือบเสียหายมีมากขึ้น อุปกรณ์จึงต้องควบคุมทั้งความเร็วของการแทรกและความแม่นยำของตำแหน่งเพื่อหลีกเลี่ยงไม่ให้พื้นผิวอิเล็กโทรดเป็นรอย นอกจากนี้ พื้นที่ภายในของเซลล์จะต้องสม่ำเสมอเพื่อให้อิเล็กโทรไลต์สามารถทะลุผ่านได้อย่างสม่ำเสมอในภายหลัง หากการพันแน่นเกินไปหรือวางไม่ตรง การเติมอิเล็กโทรไลต์อาจทำได้ยาก ส่งผลให้เปียกไม่สมบูรณ์และประสิทธิภาพทางเคมีไฟฟ้าไม่ดี
หลังจากการแทรก ขั้นตอนสำคัญถัดไปคือการเชื่อมต่อทางไฟฟ้าระหว่างอิเล็กโทรดและขั้วเซลล์ ในเซลล์ทรงกระบอกแบบดั้งเดิม แท็บจะถูกเชื่อมเข้ากับฝาปิดหรือกระป๋องที่จุดเฉพาะ ในการออกแบบ 4680 โครงสร้างโต๊ะต้องมีการเชื่อมตามพื้นที่สัมผัสที่ใหญ่กว่ามาก สิ่งนี้จะเพิ่มความต้องการระบบการเชื่อม ซึ่งจะต้องให้พลังงานที่ป้อนเข้าอย่างสม่ำเสมอโดยไม่ทำให้ตัวสะสมกระแสไฟฟ้าร้อนเกินไป อาจใช้การเชื่อมด้วยเลเซอร์ การเชื่อมด้วยคลื่นเสียงความถี่สูง หรือการเชื่อมด้วยความต้านทาน ทั้งนี้ขึ้นอยู่กับการออกแบบของเซลล์ อุปกรณ์จะต้องรับประกันความต้านทานการสัมผัสต่ำและการยึดเกาะทางกลที่แข็งแกร่ง เนื่องจากความจุที่สูงกว่าของเซลล์ 4680 หมายความว่ากระแสที่ไหลผ่านการเชื่อมต่อระหว่างการชาร์จและการคายประจุจะมีขนาดใหญ่กว่าในรูปแบบที่เล็กกว่ามาก
หลังจากการเชื่อม เซลล์จะเคลื่อนไปยังส่วนเติมอิเล็กโทรไลต์ ขั้นตอนนี้มีความท้าทายมากขึ้นสำหรับเซลล์ทรงกระบอกขนาดใหญ่ เนื่องจากปริมาตรภายในมีขนาดใหญ่กว่ามากและปึกอิเล็กโทรดก็หนาขึ้น เพื่อให้เปียกเต็มที่ เครื่องบรรจุจะต้องสร้างสุญญากาศลึกภายในเซลล์ก่อนที่จะฉีดอิเล็กโทรไลต์ ระดับสุญญากาศ ความเร็วในการเติม และเวลายืนทั้งหมดจะต้องได้รับการควบคุมอย่างระมัดระวัง เพื่อให้ของเหลวสามารถทะลุผ่านโครงสร้างอิเล็กโทรดทั้งหมดได้ หากอากาศยังคงติดอยู่ภายในรูขุมขน เซลล์อาจมีความต้านทานภายในสูงหรืออายุการใช้งานลดลง ด้วยเหตุนี้ ผู้ผลิตหลายรายจึงใช้ระบบเติมสูญญากาศแบบหลาย-ขั้นตอนมากกว่าวิธีการฉีดแบบง่ายๆ โดยเฉพาะอย่างยิ่งเมื่อพัฒนาเซลล์ที่มีความหนาแน่น-พลังงาน-สูง
เมื่อเติมอิเล็กโทรไลต์แล้ว จะต้องปิดผนึกเซลล์ ในแบตเตอรี่ทรงกระบอก การปิดผนึกมักจะทำได้โดยการจีบหรือการเชื่อมด้วยเลเซอร์ที่ฝากระป๋อง เนื่องจากเซลล์ 4680 มีวัสดุออกฤทธิ์มากกว่าและมีอิเล็กโทรไลต์มากกว่า ความดันภายในระหว่างการก่อตัวจึงอาจสูงกว่าในเซลล์ขนาดเล็ก ซึ่งต้องใช้แรงปิดผนึกที่แข็งแกร่งขึ้นและการควบคุมขนาดกระป๋องและฝาปิดที่ดีขึ้น หากกระบวนการปิดผนึกไม่เสถียร อาจเกิดการรั่วไหลระหว่างการหมุนเวียนของชั้น ซึ่งอาจทำให้ทั้งเซลล์และอุปกรณ์เสียหายได้ ดังนั้นเครื่องซีลจึงต้องได้รับการออกแบบให้มีความแข็งแกร่งเชิงกลสูงและตำแหน่งที่แม่นยำเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ
หลังจากการปิดผนึก เซลล์จะเข้าสู่ระยะการก่อตัวและการแก่ชรา การก่อตัวเป็นกระบวนการชาร์จ-คายประจุครั้งแรกที่กระตุ้นวัสดุอิเล็กโทรด และสร้างเฟสอิเล็กโทรไลต์ของแข็งบนพื้นผิวแอโนด สำหรับเซลล์ทรงกระบอกขนาดใหญ่ การก่อตัวมักใช้เวลานานกว่าเนื่องจากความหนาของอิเล็กโทรดมากกว่า และอิเล็กโทรไลต์ต้องใช้เวลามากขึ้นในการกระจายตัวอย่างสมบูรณ์ ระบบก่อตัวจะต้องให้การควบคุมกระแสที่แม่นยำและการจัดการอุณหภูมิที่เชื่อถือได้เพื่อป้องกันความร้อนสูงเกินไป ในโรงงานสมัยใหม่หลายแห่ง การก่อตัวและการเสื่อมสภาพจะดำเนินการโดยใช้ระบบอัตโนมัติที่เชื่อมต่อโดยตรงกับสายการประกอบ ก่อให้เกิดระบบการสร้างแบตเตอรี่อย่างต่อเนื่องซึ่งช่วยให้สามารถประมวลผลเซลล์จำนวนมากพร้อมกันในขณะที่รักษาสภาพที่สม่ำเสมอ
หลังจากการก่อตัว เซลล์จะถูกทดสอบและจัดเรียง มีการตรวจสอบประสิทธิภาพทางไฟฟ้า ความต้านทานภายใน การรั่วไหล และความแม่นยำของขนาดเพื่อให้แน่ใจว่าเฉพาะเซลล์ที่ผ่านการรับรองเท่านั้นที่จะดำเนินการแพ็คประกอบ เนื่องจากความจุของเซลล์ 4680 สูง ค่าใช้จ่ายในการคัดแยกผลิตภัณฑ์ที่บกพร่องจึงสูงขึ้นเช่นกัน ดังนั้นการตรวจสอบจึงต้องเชื่อถือได้และทำซ้ำได้ อุปกรณ์ทดสอบอัตโนมัติจึงเป็นส่วนสำคัญของสายการประกอบ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมนำร่องและการผลิตที่อาจประมวลผลเซลล์นับร้อยหรือหลายพันเซลล์ทุกวัน
จากมุมมองทางวิศวกรรม คุณลักษณะที่สำคัญที่สุดของสายการประกอบแบตเตอรี่ทรงกระบอก 4680 คือขั้นตอนทั้งหมดเหล่านี้ต้องทำงานอย่างสมดุล การเพิ่มความเร็วของขดลวดโดยไม่ปรับปรุงความเสถียรในการเชื่อมอาจทำให้อัตราข้อบกพร่องสูงขึ้น การปรับปรุงความแม่นยำในการเติมโดยไม่ควบคุมคุณภาพการซีลอาจยังส่งผลให้เกิดการรั่วไหลระหว่างการขึ้นรูป ด้วยเหตุนี้ โรงงานสมัยใหม่จึงมักจะออกแบบส่วนการประกอบให้เป็นส่วนหนึ่งของโซลูชันการผลิตที่สมบูรณ์ แทนที่จะเป็นเครื่องจักรอิสระ เมื่อมีการวางแผนกระบวนการทั้งหมดร่วมกัน จะสามารถปรับปริมาณงาน ผลผลิต และประสิทธิภาพให้เหมาะสมได้ในเวลาเดียวกัน
ในส่วนต่อไปนี้ เราจะพูดถึงขั้นตอนสำคัญของสายการประกอบ 4680 อย่างละเอียด โดยเริ่มจากกระบวนการม้วน ซึ่งเป็นหนึ่งในการดำเนินการที่มีความต้องการทางเทคนิคมากที่สุดสำหรับ-เซลล์ทรงกระบอกที่มีรูปแบบขนาดใหญ่
Ⅲ. กระบวนการม้วนสำหรับเซลล์ทรงกระบอก 4680: ข้อกำหนดด้านความแม่นยำสำหรับอิเล็กโทรดรูปแบบขนาดใหญ่-
ในทุกขั้นตอนในการสายการประกอบแบตเตอรี่ทรงกระบอก 4680กระบวนการม้วนถือเป็นกระบวนการที่มีความต้องการทางเทคนิคมากที่สุดกระบวนการหนึ่ง หน้าที่ของการพันคือการรวมแคโทด ตัวแยก และแอโนดเข้าไว้ในโครงสร้างม้วนเยลลี่-ที่มีการควบคุมอย่างแน่นหนา ซึ่งบรรจุอยู่ภายในกระป๋องทรงกระบอกได้ ในขณะเดียวกันก็รักษาระยะห่างที่สม่ำเสมอและความเค้นเชิงกลที่มั่นคง แม้ว่าการดำเนินการนี้จะมีอยู่ในรูปแบบเซลล์ทรงกระบอกทั้งหมด แต่ขนาดที่ใหญ่กว่ามากของเซลล์ 4680 จะทำให้กระบวนการไวต่อการจัดแนว ความตึง และความแม่นยำของมิติมากขึ้นอย่างมีนัยสำคัญ อุปกรณ์ที่ทำงานได้ดีสำหรับเซลล์ 18650 หรือ 21700 อาจไม่มีเสถียรภาพเพียงพอสำหรับการผลิต 4680 ซึ่งเป็นเหตุผลว่าทำไมจึงมักต้องใช้ระบบการพันแบบเฉพาะ
ความแตกต่างที่ชัดเจนที่สุดคือความยาวของแถบอิเล็กโทรด เนื่องจากเส้นผ่านศูนย์กลางของเซลล์ 4680 มากกว่าสองเท่าของเซลล์ 18650 ความยาวรวมของอิเล็กโทรดเคลือบที่ใช้ในเซลล์หนึ่งจึงยาวกว่ามากเช่นกัน ในระหว่างการม้วน แถบยาวนี้จะต้องอยู่ในแนวเดียวกับตัวคั่นตลอดกระบวนการหมุนทั้งหมด การเบี่ยงเบนเล็กน้อยในตำแหน่งขอบจะสะสมเมื่อม้วนมีเส้นผ่านศูนย์กลางเพิ่มขึ้น และม้วนเยลลี่สุดท้ายอาจไม่เรียบ เมื่อใส่ม้วนเข้าไปในกระป๋องในภายหลัง ขอบที่ไม่เรียบอาจสร้างจุดเค้นเฉพาะที่ เพิ่มความเสี่ยงที่ตัวแยกจะเสียหายหรือไฟฟ้าลัดวงจรภายใน เพื่อหลีกเลี่ยงปัญหานี้ เครื่องม้วนต้องใช้ระบบติดตามขอบที่มีความแม่นยำสูง-และการควบคุมเซอร์โวที่เสถียรเพื่อให้อิเล็กโทรดอยู่ตรงกลางตลอดเวลา
การควบคุมแรงดึงเป็นอีกปัจจัยสำคัญ ในเซลล์ทรงกระบอกขนาดเล็ก ความแปรผันของแรงปานกลางอาจไม่ก่อให้เกิดปัญหาร้ายแรงเนื่องจากความยาวของอิเล็กโทรดสั้น อย่างไรก็ตาม ในเซลล์ 4680 ความตึงที่มากเกินไปอาจทำให้ตัวแยกยืดออกหรือทำให้การเคลือบเสียรูปได้ ในขณะที่ความตึงที่ไม่เพียงพออาจทำให้เกิดการม้วนหลวมซึ่งจะลดประสิทธิภาพเชิงปริมาตร ทั้งสองสถานการณ์จะส่งผลต่อความหนาแน่นสุดท้ายของเยลลี่โรล และอาจส่งผลให้อิเล็กโทรไลต์เปียกได้ไม่ดีในภายหลังในกระบวนการ เครื่องม้วนสมัยใหม่จึงใช้การควบคุมความตึงแบบวงปิด-ด้วยเซ็นเซอร์หลายตัวเพื่อให้แน่ใจว่าแรงที่กระทำกับอิเล็กโทรดและตัวแยกจะคงที่ตั้งแต่จุดเริ่มต้นจนถึงจุดสิ้นสุดของม้วน
 |
 |
การออกแบบตารางหรือการออกแบบอิเล็กโทรดแบบแท็บต่อเนื่อง-ยังเพิ่มความยากของกระบวนการคดเคี้ยวอีกด้วย ในเซลล์ทรงกระบอกแบบดั้งเดิม แถบจะถูกเชื่อมที่ตำแหน่งเฉพาะ และขอบของอิเล็กโทรดไม่จำเป็นต้องส่งกระแสไฟฟ้า ในโครงสร้าง 4680 ตัวสะสมกระแสไฟฟ้าได้รับการออกแบบเพื่อให้ขอบทั้งหมดสามารถนำกระแสไฟฟ้าได้ ซึ่งช่วยลดความต้านทาน แต่ยังหมายความว่าขอบจะต้องคงความเรียบอย่างสมบูรณ์และไม่เสียหาย หากกระบวนการม้วนทำให้เกิดการโค้งงอหรือเกิดเสี้ยนที่ขอบ การเชื่อมต่อทางไฟฟ้าระหว่างการเชื่อมอาจไม่เสถียร ด้วยเหตุนี้ เครื่องม้วนจะต้องไม่เพียงแต่ควบคุมความตึงและการจัดตำแหน่งเท่านั้น แต่ยังต้องลดความเครียดทางกลบนขอบอิเล็กโทรดอีกด้วย
ความท้าทายอีกประการหนึ่งที่เกี่ยวข้องกับรูปแบบที่ใหญ่ขึ้นก็คือการเพิ่มขึ้นของความเฉื่อยทางกลในระหว่างการพัน เมื่อเยลลี่โรลโตขึ้น มวลของมันจะสูงกว่าเซลล์ขนาดเล็กมาก ซึ่งทำให้ควบคุมความเร่งและการชะลอตัวได้ยากขึ้น การเปลี่ยนแปลงความเร็วอย่างกะทันหันอาจทำให้เกิดการสั่นสะเทือนหรือการลื่นไถลระหว่างชั้นต่างๆ ส่งผลให้มีระยะห่างภายในม้วนไม่เท่ากัน เพื่อป้องกันสิ่งนี้ อุปกรณ์การขึ้นลานระดับไฮเอนด์-จึงใช้เซอร์โวมอเตอร์ที่มีรูปแบบการเคลื่อนที่ที่ราบรื่นและโครงสร้างทางกลที่แข็งแกร่ง เพื่อรักษาเสถียรภาพแม้ในขณะที่ม้วนมีขนาดใหญ่ คุณลักษณะการออกแบบเหล่านี้จำเป็นสำหรับการรักษาโครงสร้างภายในที่สม่ำเสมอ ซึ่งส่งผลโดยตรงต่อความสม่ำเสมอของเซลล์ที่เสร็จสมบูรณ์
การจัดการเครื่องแยกยังมีความต้องการมากขึ้นในการผลิต 4680 ตัวแยกจะต้องไม่มีรอยยับ-และอยู่ในตำแหน่งที่ถูกต้องตลอดความกว้างเต็มของอิเล็กโทรด เนื่องจากการเคลือบอิเล็กโทรดจะหนากว่าในเซลล์พลังงานสูง- ตัวแยกจะพบกับแรงกดดันที่สูงขึ้นในระหว่างการพัน ซึ่งจะเพิ่มความเสี่ยงของการฉีกขาดหากไม่ได้รับการควบคุมความตึงอย่างเหมาะสม นอกจากนี้ ระบบป้อนเครื่องแยกจะต้องซิงโครไนซ์กับความเร็วของอิเล็กโทรดอย่างแม่นยำเพื่อหลีกเลี่ยงข้อผิดพลาดที่ทับซ้อนกัน การวางแนวที่ไม่ตรงระหว่างตัวคั่นและอิเล็กโทรดอาจไม่สามารถมองเห็นได้ในทันที แต่อาจทำให้เกิดการลัดวงจรภายในระหว่างการปั่นจักรยานได้ ด้วยเหตุนี้ ระบบคลี่คลายและนำตัวแยกจึงเป็นส่วนสำคัญของการออกแบบเครื่องม้วน
ในการพัฒนาระดับนำร่อง- ความยืดหยุ่นมักมีความสำคัญมากกว่าความเร็วสูงสุด วิศวกรอาจจำเป็นต้องทดสอบความหนาของอิเล็กโทรด วัสดุตัวคั่น หรือโครงสร้างตารางที่แตกต่างกัน ซึ่งหมายความว่าอุปกรณ์ขดลวดต้องสามารถปรับพารามิเตอร์ได้โดยไม่ทำให้ความแม่นยำลดลง ดังนั้นท่อนำร่องมักจะมาพร้อมกับการควบคุมความตึงที่ตั้งโปรแกรมได้ แกนหมุนที่ปรับได้ และรางนำที่เปลี่ยนได้ เพื่อให้สามารถประเมินการออกแบบเซลล์ที่แตกต่างกันบนเครื่องเดียวกันได้ ในโครงการวิจัยและพัฒนาหลายโครงการ ส่วนการม้วนถูกรวมเข้ากับสายการผลิตแบตเตอรี่ทรงกระบอกขนาดกะทัดรัด เพื่อให้สามารถทดสอบพฤติกรรมของเยลลี่โรลร่วมกับกระบวนการเชื่อม การบรรจุ และการขึ้นรูปขั้นปลายน้ำ
สำหรับการผลิตจำนวนมาก ลำดับความสำคัญจะเปลี่ยนจากความยืดหยุ่นไปสู่ความเสถียรและปริมาณงาน เครื่องม้วนระดับการผลิต-จะต้องสามารถทำงานอย่างต่อเนื่องโดยมีการเปลี่ยนแปลงระหว่างเซลล์น้อยที่สุด ซึ่งไม่เพียงแต่ต้องมีการออกแบบทางกลที่แม่นยำเท่านั้น แต่ยังต้องมีระบบอัตโนมัติและการตรวจสอบที่เชื่อถือได้อีกด้วย โดยทั่วไปเซ็นเซอร์จะใช้เพื่อตรวจจับตำแหน่งขอบ ความตึง เส้นผ่านศูนย์กลางม้วน และสภาพของตัวคั่นแบบเรียลไทม์ หากพารามิเตอร์ใดๆ เคลื่อนออกนอกช่วงที่อนุญาต ระบบสามารถหยุดโดยอัตโนมัติเพื่อป้องกันไม่ให้เซลล์ที่มีข้อบกพร่องดำเนินการต่อผ่านบรรทัด เนื่องจากต้นทุนของเซลล์ 4680 สูงกว่าเซลล์รูปแบบขนาดเล็ก การป้องกันข้อบกพร่องในขั้นตอนการม้วนจึงมีความสำคัญอย่างยิ่งต่อผลผลิตโดยรวม
กระบวนการม้วนยังส่งผลต่อประสิทธิภาพของขั้นตอนต่อๆ ไป โดยเฉพาะอย่างยิ่งการเติมและการก่อตัวของอิเล็กโทรไลต์ ม้วนเยลลี่ที่พันแน่นและสม่ำเสมอช่วยให้อิเล็กโทรไลต์ทะลุผ่านได้ง่ายขึ้น และกระจายแรงกดอย่างสม่ำเสมอระหว่างการปิดผนึก ในทางตรงกันข้าม การพันที่หลวมหรือไม่สม่ำเสมออาจสร้างช่องว่างที่ทำให้ก๊าซติดอยู่ได้ ทำให้การเติมสุญญากาศมีประสิทธิภาพน้อยลง นี่คือเหตุผลหนึ่งที่วิศวกรมักพิจารณาว่าการพันเป็นรากฐานของกระบวนการประกอบทั้งหมด หากโครงสร้างภายในในขั้นตอนนี้ไม่ถูกต้องก็จะแก้ไขปัญหาในภายหลังได้ยาก
ในส่วนถัดไป โฟกัสจะย้ายไปยังขั้นตอนการเชื่อม ซึ่งโครงสร้างอิเล็กโทรดแบบตารางของเซลล์ 4680 จะแนะนำข้อกำหนดใหม่สำหรับการเชื่อมต่อทางไฟฟ้าและการควบคุมความร้อน และในกรณีที่ความสามารถของอุปกรณ์มีผลกระทบโดยตรงต่อทั้งความปลอดภัยและประสิทธิภาพ
Ⅳ. กระบวนการเชื่อมในสายการประกอบ 4680: การเชื่อมต่อแบบตั้งโต๊ะและ-ข้อกำหนดปัจจุบันที่สูง
หลังจากขั้นตอนการพันและการแทรกเสร็จสิ้น ขั้นตอนสำคัญถัดไปในสายการประกอบแบตเตอรี่ทรงกระบอก 4680คือกระบวนการเชื่อม ขั้นตอนนี้จะสร้างการเชื่อมต่อทางไฟฟ้าระหว่างตัวสะสมกระแสไฟฟ้าของอิเล็กโทรดและขั้วเซลล์ และคุณภาพของมันส่งผลโดยตรงต่อความต้านทานภายใน การสร้างความร้อน และ-ความน่าเชื่อถือในระยะยาว แม้ว่าแบตเตอรี่ทรงกระบอกทุกก้อนจำเป็นต้องมีการเชื่อม แต่รูปแบบ 4680 ทำให้เกิดความท้าทายใหม่ๆ เนื่องจากขนาดอิเล็กโทรดมีขนาดใหญ่ขึ้น และการนำตารางหรือโครงสร้างแท็บต่อเนื่อง-มาใช้ ด้วยเหตุนี้ ระบบการเชื่อมที่ใช้สำหรับเซลล์ 18650 หรือ 21700 แบบดั้งเดิมจึงมักจะไม่เพียงพอ และจำเป็นต้องมีความแม่นยำสูงกว่า กำลังสูงกว่า และการควบคุมความร้อนที่ดีกว่า
ในเซลล์ทรงกระบอกทั่วไป แถบสะสมกระแสจะอยู่ที่ตำแหน่งเฉพาะตามแนวอิเล็กโทรด และการเชื่อมจะดำเนินการที่จุดแยกเหล่านี้ พื้นที่การเชื่อมมีขนาดค่อนข้างเล็ก และเส้นทางปัจจุบันจำกัดอยู่ที่ตำแหน่งแท็บ ในการออกแบบ 4680 ขอบอิเล็กโทรดจะทำหน้าที่เป็นเส้นทางกระแสไฟฟ้า ทำให้กระแสไหลไปตามเส้นรอบวงทั้งหมดของเยลลี่โรล การออกแบบนี้ช่วยลดความต้านทานไฟฟ้าและปรับปรุงการกระจายความร้อนระหว่างการทำงานของพลังงานสูง- แต่ยังหมายความว่ากระบวนการเชื่อมจะต้องสร้างการเชื่อมต่อที่สม่ำเสมอและเชื่อถือได้บนพื้นที่ขนาดใหญ่กว่ามาก ความไม่สอดคล้องกันในแนวเชื่อมอาจเพิ่มความต้านทานภายใน ซึ่งอาจทำให้ความร้อนไม่สม่ำเสมอระหว่างการชาร์จและคายประจุ
|
|
|
เนื่องจากพื้นที่สัมผัสที่ใหญ่ขึ้นและความสามารถด้านกระแสไฟที่สูงกว่า การเลือกใช้เทคโนโลยีการเชื่อมจึงมีความสำคัญมากขึ้น การเชื่อมด้วยเลเซอร์ถูกนำมาใช้กันอย่างแพร่หลายในสายการผลิตแบตเตอรี่ทรงกระบอกสมัยใหม่ เนื่องจากมีการควบคุมพลังงานที่แม่นยำ และสามารถสร้างข้อต่อที่แข็งแรงและสะอาดโดยมีความเค้นเชิงกลน้อยที่สุด สำหรับเซลล์ 4680 การเชื่อมด้วยเลเซอร์มักนิยมใช้สำหรับเชื่อมต่อตัวสะสมกระแสไฟฟ้าเข้ากับฝาหรือกระป๋อง โดยเฉพาะอย่างยิ่งเมื่อโครงสร้างตารางต้องมีการเชื่อมแบบต่อเนื่องหรือหลายจุด-รอบเส้นรอบวง ระบบเลเซอร์จะต้องสามารถรักษากำลังขับที่เสถียรและการวางตำแหน่งที่แม่นยำ เนื่องจากการเบี่ยงเบนเล็กน้อยอาจนำไปสู่การหลอมละลายที่ไม่สมบูรณ์หรือการหลอมโลหะมากเกินไป
การเชื่อมด้วยอัลตราโซนิกเป็นอีกวิธีหนึ่งที่บางครั้งใช้สำหรับการเชื่อมต่อตัวสะสมกระแสไฟฟ้า โดยเฉพาะอย่างยิ่งเมื่อต้องเชื่อมอลูมิเนียมหรือฟอยล์ทองแดงบาง ๆ โดยไม่มีความร้อนมากเกินไป การเชื่อมด้วยคลื่นอัลตราโซนิกอาศัยการสั่นสะเทือนความถี่สูง-เพื่อสร้างแรงเสียดทานที่ส่วนต่อประสาน ทำให้เกิดพันธะที่มั่นคงโดยไม่ทำให้วัสดุละลาย ใน4680 สายการประกอบอาจใช้การเชื่อมด้วยอัลตราโซนิกร่วมกับการเชื่อมด้วยเลเซอร์ ขึ้นอยู่กับการออกแบบเซลล์และความหนาของวัสดุ อย่างไรก็ตาม เนื่องจากขอบอิเล็กโทรดในการออกแบบตารางอาจมีความหนากว่าแท็บแบบเดิม ระบบอัลตราโซนิกจะต้องมีกำลังเพียงพอและเครื่องมือที่เข้มงวดเพื่อให้แน่ใจว่ามีการยึดเกาะที่สม่ำเสมอ
การเชื่อมด้วยความต้านทานพบได้น้อยในการผลิต-ระดับไฮเอนด์ 4680 แต่อาจยังคงใช้ในแนวนำร่องหรือสำหรับจุดเชื่อมต่อเฉพาะที่รูปทรงช่วยให้สามารถสัมผัสโดยตรงระหว่างอิเล็กโทรดและขั้วต่อได้ ข้อจำกัดหลักของการเชื่อมด้วยความต้านทานในเซลล์ทรงกระบอกขนาดใหญ่คือความยากในการควบคุมการกระจายความร้อนในพื้นที่กว้าง หากกระแสไฟฟ้าสูงเกินไป โลหะอาจเสียรูป หากต่ำเกินไป ความต้านทานไฟฟ้าของข้อต่ออาจไม่เป็นที่ยอมรับ ด้วยเหตุนี้ ระบบการเชื่อมด้วยความต้านทานที่ใช้ในเซลล์รูปแบบ-ขนาดใหญ่จึงมักต้องการการควบคุมที่แม่นยำมากกว่าระบบที่ใช้กับแบตเตอรี่ขนาดเล็ก
การจัดการความร้อนระหว่างการเชื่อมถือเป็นประเด็นสำคัญสำหรับเซลล์ 4680 เซลล์ เนื่องจากพื้นที่สะสมกระแสไฟฟ้ามีขนาดใหญ่ จึงอาจต้องใช้พลังงานมากขึ้นเพื่อสร้างข้อต่อ ซึ่งเพิ่มความเสี่ยงที่จะเกิดความร้อนสูงเกินไป ความร้อนที่มากเกินไปอาจทำให้ตัวคั่นใกล้กับขอบของเยลลี่โรลเสียหายหรือทำให้สารยึดเกาะในสารเคลือบเสื่อมสภาพ เมื่อความเสียหายนี้เกิดขึ้น จะไม่สามารถซ่อมแซมได้ และเซลล์อาจล้มเหลวระหว่างการก่อตัวหรือการปั่นจักรยาน เพื่อป้องกันสิ่งนี้ เครื่องเชื่อมสมัยใหม่จึงใช้พลังงานพัลส์ที่ควบคุม ทางเดินลำแสงที่ได้รับการปรับปรุง และการตรวจสอบแบบเรียลไทม์-เพื่อให้แน่ใจว่าความร้อนที่ป้อนเข้าจะอยู่ในช่วงที่ปลอดภัย บางระบบยังมีฟิกซ์เจอร์ระบายความร้อนเพื่อระบายความร้อนอย่างรวดเร็วหลังจากการเชื่อมเสร็จสิ้น
ความแม่นยำของตำแหน่งทางกลก็มีความสำคัญไม่แพ้กัน เส้นผ่านศูนย์กลางที่ใหญ่กว่าของเซลล์ 4680 หมายความว่าต้องควบคุมระยะห่างระหว่างขอบอิเล็กโทรดและขั้วต่ออย่างแม่นยำมาก หากการจัดตำแหน่งไม่ถูกต้อง จุดเชื่อมอาจไม่สัมผัสกับตัวสะสมกระแสไฟฟ้าจนสุด ส่งผลให้มีความต้านทานสูงหรือความแข็งแรงเชิงกลอ่อนแอ ด้วยเหตุนี้ สถานีเชื่อมจึงมักจะมีฟิกซ์เจอร์ที่มีความแม่นยำซึ่งยึดเซลล์ให้อยู่ในตำแหน่งคงที่ในขณะที่หัวเชื่อมเคลื่อนที่ภายใต้การควบคุมแบบเซอร์โว ในสายการผลิตที่มีปริมาณงานสูง- อาจมีการติดตั้งระบบตรวจสอบอัตโนมัติหลังการเชื่อมเพื่อตรวจสอบคุณภาพของข้อต่อก่อนที่เซลล์จะเคลื่อนไปยังกระบวนการถัดไป
ในการพัฒนาขนาดนำร่อง- ระบบการเชื่อมจะต้องให้ความยืดหยุ่นด้วย วิศวกรอาจจำเป็นต้องทดสอบความหนาของอิเล็กโทรด วัสดุสะสมกระแส หรือการกำหนดค่าตารางที่แตกต่างกัน ซึ่งหมายความว่าพารามิเตอร์การเชื่อมจะต้องสามารถปรับได้ในช่วงกว้าง ไลน์นำร่องมักประกอบด้วยกำลังเลเซอร์ที่ตั้งโปรแกรมได้ เส้นทางการเชื่อมที่ปรับได้ และอุปกรณ์จับยึดที่เปลี่ยนได้ เพื่อให้สามารถประเมินการออกแบบเซลล์ที่แตกต่างกันได้โดยไม่ต้องเปลี่ยนเครื่องจักรทั้งหมด โดยทั่วไปแล้วการกำหนดค่านำร่องเหล่านี้จะถูกรวมเข้าไว้ในแบบสมบูรณ์สายการประกอบแบตเตอรี่เพื่อให้สามารถศึกษาปฏิสัมพันธ์ระหว่างการพัน การเชื่อม และการเติมได้ภายใต้สภาวะที่สมจริง
ในการผลิตจำนวนมาก จุดเน้นจะเปลี่ยนไปที่ความสามารถในการทำซ้ำและ{0}}ความเสถียรในระยะยาว อุปกรณ์เชื่อมจะต้องทำงานอย่างต่อเนื่องโดยมีการเปลี่ยนแปลงน้อยที่สุด เนื่องจากความต้านทานการเชื่อมที่แตกต่างกันเพียงเล็กน้อยก็อาจส่งผลต่อประสิทธิภาพของ-เซลล์รูปแบบขนาดใหญ่ ระบบตรวจสอบอัตโนมัติจึงถูกนำมาใช้เพื่อบันทึกพลังงานการเชื่อม ตำแหน่ง และเวลาสำหรับแต่ละเซลล์ หากค่าที่วัดได้เคลื่อนไปนอกช่วงที่ยอมรับได้ ระบบสามารถหยุดโดยอัตโนมัติเพื่อป้องกันไม่ให้เซลล์ที่มีข้อบกพร่องเข้าสู่ขั้นตอนการเติมและการก่อตัว การควบคุมกระบวนการในระดับนี้จำเป็นสำหรับการผลิต 4680 ซึ่งต้นทุนของแต่ละเซลล์สูงและความทนทานต่อข้อบกพร่องต่ำมาก
คุณภาพของกระบวนการเชื่อมยังส่งผลต่อความสำเร็จในขั้นตอนต่อๆ ไปอีกด้วย การเชื่อมต่อไฟฟ้าที่ไม่ดีอาจไม่ตรวจพบได้ในทันที แต่อาจทำให้เกิดความร้อนมากเกินไปในระหว่างการหมุนเวียนของขบวน ส่งผลให้เกิดการผลิตก๊าซหรือการสูญเสียความจุ การยึดติดทางกลที่อ่อนแออาจทำให้การเชื่อมต่อคลายตัวเมื่อเซลล์ขยายตัวเล็กน้อยระหว่างการชาร์จ เนื่องจากปัญหาเหล่านี้มักเกิดขึ้นหลังจากที่เซลล์ประกอบเสร็จสมบูรณ์แล้วเท่านั้น การตรวจสอบให้แน่ใจว่าสภาวะการเชื่อมที่มั่นคงถือเป็นหนึ่งในข้อกำหนดที่สำคัญที่สุดในสายการประกอบทั้งหมด
ในหัวข้อถัดไป การอภิปรายจะพูดถึงการเติมและการปิดผนึกด้วยอิเล็กโทรไลต์ ซึ่งจะยากขึ้นในเซลล์ทรงกระบอกขนาดใหญ่ เนื่องจากปริมาตรภายในที่เพิ่มขึ้น และความต้องการสุญญากาศที่ลึกขึ้นและแรงการปิดผนึกที่แข็งแกร่งขึ้น
Ⅴ. การบรรจุและการปิดผนึกอิเล็กโทรไลต์ในเซลล์ 4680: การควบคุมสุญญากาศ ประสิทธิภาพการทำให้เปียก และความแข็งแรงของโครงสร้าง
หลังจากกระบวนการเชื่อมเสร็จสิ้น เซลล์จะเคลื่อนไปยังขั้นตอนที่ละเอียดอ่อนที่สุดระยะหนึ่งในสายการประกอบแบตเตอรี่ทรงกระบอก 4680: การบรรจุและปิดผนึกอิเล็กโทรไลต์ สำหรับเซลล์ทรงกระบอกรูปแบบ-ขนาดใหญ่ ขั้นตอนนี้จะยากกว่าแบตเตอรี่ขนาดเล็กมาก เนื่องจากปริมาตรภายในมีขนาดใหญ่กว่า กองอิเล็กโทรดจะหนากว่า และปริมาณอิเล็กโทรไลต์ที่ต้องการจะสูงกว่ามาก หากการเติมไม่สม่ำเสมอหรือการปิดผนึกไม่แข็งแรงเพียงพอ เซลล์อาจมีความต้านทานภายในสูง เกิดก๊าซ รั่ว หรือความจุเสื่อมเร็วในระหว่างการก่อตัว ด้วยเหตุผลนี้ การออกแบบอุปกรณ์บรรจุและปิดผนึกจึงต้องปรับให้เข้ากับคุณลักษณะของโครงสร้าง 4680 อย่างระมัดระวัง
ในแบตเตอรี่ลิเธียมไอออนทรงกระบอก- โดยทั่วไปการเติมอิเล็กโทรไลต์จะดำเนินการภายใต้สุญญากาศ วัตถุประสงค์ของการใช้สุญญากาศคือการไล่อากาศออกจากรูของอิเล็กโทรดและตัวคั่น เพื่อให้อิเล็กโทรไลต์เหลวสามารถเจาะเข้าไปในโครงสร้างภายในได้อย่างสมบูรณ์ ในเซลล์ 4680 เซลล์ ความหนาของเยลลี่โรลและความยาวของอิเล็กโทรดทำให้อิเล็กโทรไลต์เข้าถึงศูนย์กลางของม้วนได้ยากขึ้น หากอากาศยังคงติดอยู่ภายใน อิเล็กโทรไลต์จะไม่สามารถทำให้วัสดุออกฤทธิ์เปียกจนหมด ซึ่งจะเพิ่มความต้านทานภายในและลดการใช้กำลังการผลิต ดังนั้น ระบบเติมจะต้องสามารถเข้าถึงระดับสุญญากาศที่ลึกกว่าที่จำเป็นสำหรับรูปแบบทรงกระบอกขนาดเล็ก
โดยทั่วไปกระบวนการบรรจุจะประกอบด้วยหลายขั้นตอน ขั้นแรก เซลล์จะถูกวางไว้ในห้องที่ปิดสนิทซึ่งมีการใช้สุญญากาศเพื่อไล่อากาศออกจากภายในเยลลี่โรล จากนั้น อิเล็กโทรไลต์ในปริมาณที่ควบคุมจะถูกฉีดเข้าไปในเซลล์ในขณะที่รักษาสุญญากาศไว้ หลังการฉีด ความดันอาจค่อยๆ กลับสู่ระดับบรรยากาศเพื่อให้อิเล็กโทรไลต์ถูกดันลึกเข้าไปในรูขุมขนตามความแตกต่างของความดัน ในบางกรณี วงจรนี้จะทำซ้ำหลายครั้งเพื่อให้แน่ใจว่าเปียกอย่างสมบูรณ์ การเติมสูญญากาศแบบหลายขั้นตอน-มีความสำคัญอย่างยิ่งสำหรับเซลล์ 4680 พลังงานสูง- เนื่องจากการเคลือบอิเล็กโทรดมักจะหนาและหนาแน่นกว่าการออกแบบแบบดั้งเดิม
พารามิเตอร์ที่สำคัญอีกประการหนึ่งคือปริมาณการบรรจุ เนื่องจากความจุของเซลล์ 4680 มีขนาดใหญ่ ปริมาณอิเล็กโทรไลต์จึงต้องได้รับการควบคุมอย่างแม่นยำมาก อิเล็กโทรไลต์ที่น้อยเกินไปอาจทำให้พื้นที่แห้งภายในอิเล็กโทรด ในขณะที่อิเล็กโทรไลต์มากเกินไปอาจเพิ่มความดันภายในระหว่างการก่อตัว ทั้งสองสถานการณ์สามารถลดอายุการใช้งานหรือทำให้เกิดปัญหาด้านความปลอดภัยได้ เครื่องบรรจุสมัยใหม่ใช้ปั๊มสูบจ่ายที่มีความแม่นยำสูง-และระบบชั่งน้ำหนักอิเล็กทรอนิกส์เพื่อให้แน่ใจว่าแต่ละเซลล์ได้รับของเหลวในปริมาณที่ถูกต้อง ในการผลิตขนาดนำร่อง- พารามิเตอร์การบรรจุมักจะถูกปรับซ้ำๆ เพื่อค้นหาสมดุลที่เหมาะสมที่สุดระหว่างความเร็วการทำให้เปียกและการใช้อิเล็กโทรไลต์
หลังจากเติมแล้ว โดยปกติเซลล์จะได้รับอนุญาตให้ยืนได้ช่วงระยะเวลาหนึ่งเพื่อให้อิเล็กโทรไลต์สามารถกระจายภายในเยลลี่โรลได้เท่าๆ กัน เวลายืนนี้อาจนานขึ้นสำหรับเซลล์ 4680 เซลล์ เนื่องจากเส้นทางการแพร่กระจายยาวกว่า หากเซลล์ถูกปิดผนึกเร็วเกินไป อิเล็กโทรไลต์อาจไม่ถึงชั้นใน ทำให้เกิดพฤติกรรมทางเคมีไฟฟ้าที่ไม่สม่ำเสมอระหว่างการก่อตัว ในสายการผลิตบางสายการผลิต ขั้นตอนการยืนจะถูกรวมเข้ากับระบบการบรรจุ ในขณะที่ในสายการผลิตอื่นๆ เซลล์จะถูกถ่ายโอนไปยังพื้นที่จัดเก็บแยกต่างหากก่อนที่จะปิดผนึก
การปิดผนึกเป็นการดำเนินการที่สำคัญครั้งต่อไป ในแบตเตอรี่ทรงกระบอก ต้องยึดฝาปิดเข้ากับกระป๋องในลักษณะที่ให้ทั้งความแข็งแรงทางกลและสุญญากาศ สำหรับเซลล์ขนาดเล็ก การจีบมักจะเพียงพอ แต่สำหรับเซลล์ 4680 เซลล์ ความดันภายในระหว่างการก่อตัวอาจสูงขึ้นได้ เนื่องจากมีสารออกฤทธิ์และอิเล็กโทรไลต์ในปริมาณที่มากขึ้น ซึ่งต้องใช้แรงปิดผนึกที่แข็งแกร่งขึ้นและการควบคุมขนาดกระป๋องได้แม่นยำยิ่งขึ้น หากแรงซีลต่ำเกินไป อาจเกิดการรั่วไหลของอิเล็กโทรไลต์ได้ หากสูงเกินไป ฝาครอบหรือปะเก็นอาจเสียรูป ซึ่งอาจทำให้เกิดการรั่วไหลหรือไฟฟ้าลัดวงจรภายในได้
บางครั้งใช้การซีลด้วยเลเซอร์นอกเหนือจากการย้ำแบบกลไกเพื่อปรับปรุงความน่าเชื่อถือ ในวิธีนี้ ฝาครอบและกระป๋องจะถูกเชื่อมเข้าด้วยกันตามขอบ ทำให้เกิดซีลสุญญากาศที่สามารถทนต่อแรงดันที่สูงกว่าได้ พารามิเตอร์เลเซอร์จะต้องได้รับการควบคุมอย่างระมัดระวังเพื่อหลีกเลี่ยงไม่ให้ส่วนประกอบภายในร้อนเกินไป โดยเฉพาะอย่างยิ่งเนื่องจากตัวคั่นอยู่ใกล้กับพื้นที่ปิดผนึกในเซลล์ทรงกระบอกขนาดใหญ่ เครื่องซีลยังต้องรักษาตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่าการเชื่อมมีความต่อเนื่องและสม่ำเสมอทั่วทั้งเส้นรอบวง
สำหรับท่อนำร่อง ระบบเติมและปิดผนึกต้องสามารถปรับพารามิเตอร์ต่างๆ เช่น ระดับสุญญากาศ ปริมาตรการบรรจุ และแรงปิดผนึกได้อย่างยืดหยุ่น วิศวกรอาจจำเป็นต้องทดสอบสูตรอิเล็กโทรไลต์หรือโครงสร้างอิเล็กโทรดที่แตกต่างกัน และสภาวะการบรรจุที่เหมาะสมที่สุดอาจเปลี่ยนแปลงไปตามนั้น อุปกรณ์นำร่องมักจะได้รับการออกแบบให้มีการควบคุมแบบตั้งโปรแกรมได้และอุปกรณ์จับยึดแบบปรับได้ ระบบเหล่านี้มักจะรวมเข้ากับกลุ่มนำร่องแบตเตอรี่ขนาดกะทัดรัด เพื่อให้สามารถประเมินปฏิกิริยาระหว่างการบรรจุ การปิดผนึก และการก่อรูป ก่อนที่จะขยายไปสู่การผลิตจำนวนมาก
ในสายการผลิตที่มีปริมาณมาก- ความท้าทายหลักคือการรักษาเสถียรภาพตลอดระยะเวลาการดำเนินงานที่ยาวนาน เครื่องบรรจุจะต้องส่งอิเล็กโทรไลต์ในปริมาณเท่ากันไปยังทุกเซลล์ และเครื่องปิดผนึกต้องใช้แรงและตำแหน่งเดียวกันทุกครั้ง ระบบตรวจสอบอัตโนมัติมักใช้เพื่อตรวจสอบระดับสุญญากาศ ปริมาตรการฉีด และขนาดการซีลแบบเรียลไทม์ หากพารามิเตอร์ใดๆ เคลื่อนที่ออกนอกช่วงที่ยอมรับได้ ระบบสามารถหยุดโดยอัตโนมัติเพื่อป้องกันไม่ให้เซลล์ที่มีข้อบกพร่องเข้าสู่ขั้นตอนถัดไป เนื่องจากต้นทุนของเซลล์ 4680 ค่อนข้างสูง การป้องกันข้อบกพร่องในขั้นตอนการเติมและการปิดผนึกจึงเป็นสิ่งสำคัญสำหรับการรักษาผลผลิตที่ดี
คุณภาพของการบรรจุและการปิดผนึกมีอิทธิพลอย่างมากต่อกระบวนการขึ้นรูปที่ตามมา เซลล์ที่มีการเปียกไม่สมบูรณ์อาจแสดงพฤติกรรมแรงดันไฟฟ้าที่ผิดปกติระหว่างการชาร์จครั้งแรก ในขณะที่เซลล์ที่มีการซีลอ่อนอาจรั่วเมื่อแรงดันภายในเพิ่มขึ้น ด้วยเหตุนี้ ส่วนการบรรจุและการปิดผนึกจึงมักถูกมองว่าเป็นหนึ่งในส่วนที่สำคัญที่สุดของสายการประกอบ 4680 ทั้งหมด ซึ่งต้องใช้ทั้งอุปกรณ์ที่แม่นยำและการปรับปรุงกระบวนการอย่างระมัดระวัง
ในส่วนถัดไป โฟกัสจะย้ายไปที่การก่อตัว การเสื่อมสภาพ และการทดสอบขั้นสุดท้าย ซึ่งประสิทธิภาพทางเคมีไฟฟ้าของเซลล์ที่ประกอบได้รับการตรวจสอบ และในกรณีที่แบตเตอรี่ทรงกระบอกรูปแบบขนาดใหญ่-ต้องใช้ขั้นตอนการควบคุมที่นานและระมัดระวังมากกว่าเซลล์ขนาดเล็ก
Ⅵ. การก่อตัว การเสื่อมสภาพ และการทดสอบในสายการประกอบแบตเตอรี่ 4680: การเปิดใช้งานวงจรที่ยาวนานและการตรวจสอบคุณภาพ
หลังจากการเติมอิเล็กโทรไลต์และการปิดผนึกเสร็จสมบูรณ์ เซลล์ 4680 ที่ประกอบเข้าด้วยกันจะเข้าสู่ขั้นตอนการสร้าง การเสื่อมสภาพ และการทดสอบ กระบวนการผลิตส่วนนี้ไม่ได้เปลี่ยนโครงสร้างทางกลของแบตเตอรี่ แต่จะเป็นตัวกำหนดประสิทธิภาพทางเคมีไฟฟ้าขั้นสุดท้ายและ-ความเสถียรในระยะยาวของเซลล์ สำหรับแบตเตอรี่ทรงกระบอกรูปแบบ-ขนาดใหญ่ การก่อตัวและการเสื่อมสภาพต้องใช้เวลามากกว่า การควบคุมที่แม่นยำกว่า และอุปกรณ์ที่แข็งแกร่งมากกว่าในเซลล์ทรงกระบอกขนาดเล็ก เนื่องจากความจุของเซลล์ 4680 สูงและต้นทุนของแต่ละยูนิตมีความสำคัญ ระบบการสร้างจึงต้องรับประกันการเปิดใช้งานวัสดุอิเล็กโทรดอย่างสม่ำเสมอ ขณะเดียวกันก็ป้องกันความร้อนสูงเกินไป การเกิดก๊าซ หรือความเสียหายภายใน
การก่อตัวเป็นวงจรการชาร์จ-คายประจุที่มีการควบคุมครั้งแรกที่ใช้กับแบตเตอรี่หลังการประกอบ ในระหว่างกระบวนการนี้ จะเกิดปฏิกิริยาเคมีไฟฟ้าที่สำคัญหลายอย่างเกิดขึ้น สิ่งที่สำคัญที่สุดคือการก่อตัวของเฟสอิเล็กโทรไลต์ที่เป็นของแข็งบนพื้นผิวของขั้วบวก ชั้นบางๆ นี้ถูกสร้างขึ้นเมื่ออิเล็กโทรไลต์ทำปฏิกิริยากับวัสดุแอโนดระหว่างการชาร์จครั้งแรก เฟสที่เสถียรช่วยปกป้องแอโนดจากการสลายตัวของอิเล็กโทรไลต์เพิ่มเติม และช่วยให้ลิเธียมไอออนเคลื่อนที่เข้าและออกจากอิเล็กโทรดระหว่างการทำงานปกติ หากกระบวนการก่อตัวไม่ได้รับการควบคุมอย่างดี เฟสระหว่างเฟสอาจไม่เท่ากันหรือไม่เสถียร ส่งผลให้มีความต้านทานภายในสูง สูญเสียความจุ หรืออายุการใช้งานของวงจรไม่ดี
ในเซลล์ 4,680 เซลล์ กระบวนการสร้างมักจะใช้เวลานานกว่าในเซลล์ 18650 หรือ 21,700 เซลล์ เหตุผลก็คือการเคลือบอิเล็กโทรดจะหนาขึ้นและปริมาณอิเล็กโทรไลต์ภายในเซลล์ก็มากขึ้น ลิเธียมไอออนต้องใช้เวลามากขึ้นในการแพร่กระจายผ่านโครงสร้างอิเล็กโทรด และอิเล็กโทรไลต์จะต้องทำให้วัสดุออกฤทธิ์ทั้งหมดเปียกจนหมดก่อนที่ปฏิกิริยาจะเสถียร หากกระแสไฟชาร์จสูงเกินไปที่จุดเริ่มต้น อาจเกิดความร้อนสูงเกินเฉพาะบริเวณได้ โดยเฉพาะบริเวณใกล้ขอบอิเล็กโทรดซึ่งมีความหนาแน่นกระแสสูงสุด เพื่อหลีกเลี่ยงปัญหานี้ โดยทั่วไปการก่อตัวจะดำเนินการโดยใช้กระแสไฟฟ้าต่ำในระยะเริ่มต้น ตามด้วยการเพิ่มขึ้นทีละน้อยหลังจากที่โครงสร้างภายในมีเสถียรภาพ
การควบคุมอุณหภูมิเป็นอีกปัจจัยสำคัญระหว่างการก่อตัว ปฏิกิริยาเคมีไฟฟ้าทำให้เกิดความร้อน และความจุที่มากขึ้นของเซลล์ 4680 หมายความว่าความร้อนสามารถสะสมได้มากขึ้นหากกระบวนการไม่ได้รับการจัดการอย่างเหมาะสม อุณหภูมิที่มากเกินไปอาจทำให้เกิดก๊าซ การบวม หรือแม้แต่ความเสี่ยงด้านความปลอดภัย ระบบการก่อตัวสมัยใหม่จึงรวมการควบคุมกระแสที่แม่นยำและการตรวจสอบอุณหภูมิสำหรับแต่ละช่องสัญญาณ ในสายการผลิตขนาดใหญ่ เซลล์หลายพันเซลล์อาจเชื่อมต่อกับอุปกรณ์สร้างรูปร่างในเวลาเดียวกัน ดังนั้นการระบายความร้อนที่สม่ำเสมอและหน้าสัมผัสทางไฟฟ้าที่เชื่อถือได้จึงเป็นสิ่งสำคัญในการรักษาสภาวะที่สม่ำเสมอ
หลังจากเริ่มแรกการก่อตัวเซลล์มักจะเข้าสู่ช่วงการแก่ชราหรือการเก็บรักษา ในช่วงอายุ เซลล์จะถูกเก็บไว้ที่อุณหภูมิและแรงดันไฟฟ้าที่ควบคุมได้ในช่วงระยะเวลาหนึ่งเพื่อให้ปฏิกิริยาเคมีภายในมีเสถียรภาพ ขั้นตอนนี้ช่วยให้อิเล็กโทรไลต์กระจายตัวภายในอิเล็กโทรดได้อย่างสมบูรณ์ และให้เวลาสำหรับเฟสระหว่างอิเล็กโทรไลต์ที่เป็นของแข็งสม่ำเสมอมากขึ้น ในเซลล์ทรงกระบอกขนาดใหญ่ การแก่ชราอาจใช้เวลานานกว่าในรูปแบบที่เล็กกว่า เนื่องจากปริมาตรภายในมีขนาดใหญ่กว่าและกระบวนการแพร่กระจายจะช้ากว่า แม้ว่าการชราภาพไม่จำเป็นต้องมีการดำเนินการทางกลที่ซับซ้อน แต่ก็ใช้พื้นที่และความจุของอุปกรณ์จำนวนมาก ซึ่งจะต้องพิจารณาเมื่อออกแบบสายการประกอบ
การทดสอบจะดำเนินการหลังจากการก่อตัวและการเสื่อมสภาพเพื่อตรวจสอบว่าแต่ละเซลล์มีคุณสมบัติตรงตามข้อกำหนดที่กำหนด การทดสอบทั่วไปประกอบด้วยการวัดความจุ ความต้านทานภายใน การตรวจสอบการรั่วไหล และการตรวจสอบขนาด เนื่องจากพลังงานของเซลล์ 4680 สูง การทดสอบที่ไม่ถูกต้องอาจนำไปสู่ปัญหาร้ายแรงในการประกอบแพ็คได้ในภายหลัง ตัวอย่างเช่น เซลล์ที่มีความต้านทานสูงกว่าเล็กน้อยอาจสร้างความร้อนมากขึ้นภายใต้ภาระ ซึ่งส่งผลต่อประสิทธิภาพของโมดูลทั้งหมด ดังนั้นสายการประกอบสมัยใหม่จึงใช้ระบบทดสอบอัตโนมัติที่สามารถวัดพารามิเตอร์ทางไฟฟ้าได้อย่างแม่นยำและจัดเรียงเซลล์ตามประสิทธิภาพ
ส่วนการขึ้นรูปและการทดสอบมักจะเป็นส่วนที่ใหญ่ที่สุดของสายการประกอบทั้งหมดในแง่ของพื้นที่ แม้ว่าการพัน การเชื่อม และการเติมจะเป็นการดำเนินการที่ค่อนข้างรวดเร็ว แต่การขึ้นรูปต้องใช้เวลาหลายชั่วโมงหรือหลายวัน ขึ้นอยู่กับระเบียบวิธี เพื่อรักษาประสิทธิภาพการผลิต ผู้ผลิตมักใช้ชั้นวางแบบโมดูลาร์ที่เชื่อมต่อกับระบบควบคุมแบบรวมศูนย์ การกำหนดค่านี้ช่วยให้สามารถประมวลผลเซลล์ชุดต่างๆ ได้พร้อมกันโดยยังคงรักษาพารามิเตอร์ให้สอดคล้องกัน ในโครงการนำร่อง- อุปกรณ์สร้างเซลล์มักถูกรวมเข้ากับระบบสร้างแบตเตอรี่ที่ยืดหยุ่น ซึ่งช่วยให้วิศวกรปรับเปลี่ยนการตั้งค่ากระแส แรงดันไฟฟ้า และอุณหภูมิสำหรับการออกแบบเซลล์ที่แตกต่างกัน
ความท้าทายอีกประการหนึ่งสำหรับเซลล์ 4680 เซลล์คือความจำเป็นในการจัดการกระแสไฟฟ้าที่สูงขึ้นในระหว่างการก่อตัวและการทดสอบ เนื่องจากความจุมีขนาดใหญ่ กระแสการชาร์จและการคายประจุจึงต้องสูงขึ้นด้วยเพื่อรักษาเวลาของกระบวนการให้เหมาะสม ซึ่งต้องใช้การเชื่อมต่อทางไฟฟ้าที่แข็งแกร่งขึ้น สายเคเบิลที่หนาขึ้น และอุปกรณ์จ่ายไฟที่สามารถให้เอาต์พุตที่เสถียรในระยะเวลานาน อุปกรณ์สร้างยังต้องมีฟังก์ชันการป้องกันที่เชื่อถือได้เพื่อป้องกันการชาร์จไฟเกิน การคายประจุเกิน หรือไฟฟ้าลัดวงจร ข้อกำหนดเหล่านี้ทำให้ระบบการสร้างเซลล์ทรงกระบอกขนาดใหญ่มีความคล้ายคลึงกับระบบที่ใช้ในการผลิตแบตเตอรี่แบบแท่งปริซึมหรือแบบถุงมากกว่าระบบทรงกระบอกขนาดเล็กแบบดั้งเดิม
ระบบอัตโนมัติมีบทบาทสำคัญในขั้นตอนนี้ โดยปกติเซลล์จะถูกถ่ายโอนโดยอัตโนมัติจากเครื่องซีลไปยังชั้นวางแบบ และหลังการทดสอบ เซลล์จะถูกจัดเรียงเป็นเกรดต่างๆ ตามประสิทธิภาพ การจัดการอัตโนมัติช่วยลดความเสี่ยงของความเสียหายทางกลและปรับปรุงการตรวจสอบย้อนกลับ เนื่องจากสามารถติดตามเซลล์แต่ละเซลล์ได้ตลอดทั้งกระบวนการ ในโรงงานสมัยใหม่ ข้อมูลจากขั้นตอนการก่อตัวและการทดสอบจะถูกจัดเก็บไว้ในฐานข้อมูล เพื่อให้สามารถติดตามประสิทธิภาพของแต่ละเซลล์ย้อนกลับไปที่พารามิเตอร์การผลิตที่ใช้ในระหว่างการประกอบ
เนื่องจากการก่อตัว การเสื่อมสภาพ และการทดสอบจะเป็นตัวกำหนดคุณภาพขั้นสุดท้ายของแบตเตอรี่ ขั้นตอนนี้จึงต้องได้รับการออกแบบร่วมกับกระบวนการประกอบขั้นต้น หากการพัน การเชื่อม หรือการเติมไม่เสถียร ระบบการขึ้นรูปจะตรวจจับพฤติกรรมที่ผิดปกติ แต่การแก้ไขปัญหา ณ จุดนี้มีค่าใช้จ่ายสูง ด้วยเหตุนี้ วิศวกรมักจะออกแบบส่วนการขึ้นรูปให้เป็นส่วนหนึ่งของโซลูชันการประกอบที่สมบูรณ์ แทนที่จะเป็นระบบอิสระ เมื่อทุกขั้นตอนได้รับการจับคู่อย่างถูกต้องเท่านั้น สายการผลิตจึงจะได้ผลผลิตสูงและประสิทธิภาพที่สม่ำเสมอ
ในส่วนถัดไปและส่วนสุดท้าย การอภิปรายจะสรุปการกำหนดค่าอุปกรณ์สำหรับสายนำร่องและสายการผลิตจำนวนมาก และอธิบายว่าผู้ผลิตเลือกระดับของระบบอัตโนมัติและความแม่นยำที่ถูกต้องเมื่อสร้างสายการประกอบแบตเตอรี่ทรงกระบอก 4680 ได้อย่างไร
Ⅶ. การกำหนดค่าอุปกรณ์สำหรับสายนำร่องและสายการผลิตจำนวนมากสำหรับชุดประกอบ 4680
เมื่อออกแบบกสายการประกอบแบตเตอรี่ทรงกระบอก 4680การตัดสินใจที่สำคัญที่สุดประการหนึ่งก็คือว่าระบบมีจุดประสงค์เพื่อการพัฒนาในระดับนำร่อง-หรือเพื่อการผลิตจำนวนมาก แม้ว่าผังกระบวนการพื้นฐานจะคล้ายกัน แต่การกำหนดค่าอุปกรณ์ ระดับระบบอัตโนมัติ และข้อกำหนดในการควบคุมอาจแตกต่างกันมาก สายการผลิตนำร่องจะต้องให้ความยืดหยุ่นในการเพิ่มประสิทธิภาพกระบวนการ ในขณะที่สายการผลิตจะต้องให้ความเสถียรในระยะยาว- ปริมาณงานสูง และคุณภาพที่สม่ำเสมอ เนื่องจากรูปแบบ 4680 ยังคงมีการพัฒนาในการใช้งานหลายอย่าง ผู้ผลิตหลายรายจึงสร้างสายการผลิตนำร่องเพื่อตรวจสอบการออกแบบอิเล็กโทรด โครงสร้างตาราง และเงื่อนไขการบรรจุ ก่อนที่จะลงทุนในโรงงานขนาดใหญ่-
ในโครงการนำร่อง เป้าหมายหลักคือการช่วยให้วิศวกรสามารถปรับพารามิเตอร์ได้อย่างง่ายดาย และสังเกตว่าการเปลี่ยนแปลงเหล่านี้ส่งผลต่อประสิทธิภาพของเซลล์อย่างไร ซึ่งหมายความว่าเครื่องจักร เช่น ระบบขดลวด สถานีเชื่อม และอุปกรณ์เติมจะต้องรองรับการตั้งค่าที่หลากหลาย ตัวอย่างเช่น เครื่องม้วนอาจต้องใช้แมนเดรลแบบปรับได้และการควบคุมความตึงแบบตั้งโปรแกรมได้เพื่อรองรับความหนาของอิเล็กโทรดที่แตกต่างกัน ระบบการเชื่อมอาจต้องใช้พลังงานเลเซอร์แบบแปรผันหรือฟิกซ์เจอร์ที่เปลี่ยนได้เพื่อทดสอบวิธีการเชื่อมต่อที่แตกต่างกัน เครื่องบรรจุอาจต้องปรับระดับสุญญากาศและความเร็วในการฉีดเพื่อประเมินสูตรอิเล็กโทรไลต์ต่างๆ เนื่องจากงานพัฒนามักจะเกี่ยวข้องกับการเปลี่ยนแปลงบ่อยครั้ง อุปกรณ์นำร่องจึงมักจะทำงานที่ความเร็วต่ำกว่าแต่ให้ความยืดหยุ่นที่สูงกว่า
คุณลักษณะอีกประการหนึ่งของสายการผลิตนำร่องก็คือ มักจะรวมกระบวนการที่จำเป็นทั้งหมดไว้ในรูปแบบที่กะทัดรัด แทนที่จะใช้เครื่องจักรขนาดใหญ่แยกกันในแต่ละขั้นตอน สายการผลิตได้รับการออกแบบเพื่อให้สามารถทำการพัน การเชื่อม การบรรจุ การปิดผนึก และการก่อรูปได้ในระบบที่ประสานกันเพียงระบบเดียว ช่วยให้ศึกษาปฏิสัมพันธ์ระหว่างกระบวนการได้ง่ายขึ้น และลดความเสี่ยงเมื่อขยายไปสู่การผลิตจำนวนมาก สถาบันวิจัยและบริษัทสตาร์ทอัพแบตเตอรี่หลายแห่งจึงเลือกที่จะสร้างกลุ่มผลิตภัณฑ์นำร่องแบตเตอรี่ที่สมบูรณ์ซึ่งจำลองขั้นตอนการผลิตจริงในระดับที่เล็กลง เส้นดังกล่าวมีประโยชน์อย่างยิ่งสำหรับการพัฒนา 4680 ซึ่งการเปลี่ยนแปลงเล็กน้อยในการออกแบบอิเล็กโทรดอาจส่งผลกระทบอย่างมากต่อสภาพการประกอบ
ในทางตรงกันข้าม สายการผลิตจำนวนมากได้รับการออกแบบโดยให้ความสำคัญกับความสำคัญที่แตกต่างกัน เมื่อโครงสร้างเซลล์ได้รับการสรุปแล้ว วัตถุประสงค์หลักคือการได้รับผลลัพธ์ที่สูงโดยมีการเปลี่ยนแปลงน้อยที่สุด อุปกรณ์จะต้องสามารถทำงานได้อย่างต่อเนื่องเป็นเวลานานโดยไม่สูญเสียความแม่นยำ ในกสายการประกอบ 4680ข้อกำหนดนี้มีผลกับทุกเครื่อง ระบบขดลวดต้องรักษาความตึงคงที่ตลอดหลายพันรอบ ระบบการเชื่อมจะต้องให้พลังงานเท่ากันสำหรับการเชื่อมต่อทุกครั้ง และระบบเติมจะต้องฉีดอิเล็กโทรไลต์ในปริมาณเท่ากันเข้าไปในทุกเซลล์ เพื่อให้บรรลุถึงความสม่ำเสมอในระดับนี้ อุปกรณ์การผลิตจึงใช้โครงสร้างทางกลที่เข้มงวด การควบคุมเซอร์โวที่มีความแม่นยำสูง- และระบบตรวจสอบอัตโนมัติ
ระบบอัตโนมัติมีความครอบคลุมในสายการผลิตมากกว่าในสายการผลิตนำร่องมาก เซลล์จะถูกถ่ายโอนโดยอัตโนมัติระหว่างเครื่องจักรที่ใช้สายพานลำเลียงหรือระบบขนย้ายแบบหุ่นยนต์ ซึ่งช่วยลดความเสี่ยงของความเสียหายและปรับปรุงประสิทธิภาพ เซ็นเซอร์ได้รับการติดตั้งที่จุดสำคัญเพื่อวัดตำแหน่ง ความดัน อุณหภูมิ และพารามิเตอร์ทางไฟฟ้าแบบเรียลไทม์ หากค่าเคลื่อนไปนอกช่วงที่อนุญาต ระบบสามารถหยุดการทำงานได้ทันทีเพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่บกพร่องดำเนินการต่อไปในสายการผลิต การควบคุมลูปปิด-ประเภทนี้มีความสำคัญเป็นพิเศษสำหรับเซลล์ 4680 เซลล์ โดยที่ขนาดที่ใหญ่ขึ้นจะทำให้กระบวนการไวต่อการเปลี่ยนแปลงเล็กน้อยมากขึ้น
ความแตกต่างอีกประการหนึ่งคือขนาดของส่วนการก่อตัวและการทดสอบ ในสายนำร่อง อุปกรณ์การขึ้นรูปมักได้รับการออกแบบมาสำหรับการผลิตขนาดเล็ก ช่วยให้วิศวกรสามารถปรับเปลี่ยนโปรไฟล์กระแสและแรงดันไฟฟ้าได้อย่างง่ายดาย อย่างไรก็ตาม ในการผลิตจำนวนมาก การก่อตัวจะต้องจัดการกับเซลล์จำนวนมากพร้อมกันโดยที่ยังคงรักษาสภาพให้สม่ำเสมอ ซึ่งต้องใช้ชั้นวางแบบโมดูลาร์ อุปกรณ์จ่ายไฟสูง- และซอฟต์แวร์ควบคุมแบบรวมศูนย์ เนื่องจากเวลาก่อตัวค่อนข้างนานเมื่อเทียบกับขั้นตอนอื่นๆ กำลังการผลิตในส่วนนี้จึงมักเป็นตัวกำหนดผลผลิตโดยรวมของโรงงาน ด้วยเหตุนี้ สายการประกอบระดับการผลิต-จึงมักมีการวางแผนร่วมกับสายการผลิตแบตเตอรี่ที่มีกำลังการผลิตสูง- เพื่อให้ปริมาณงานของแต่ละกระบวนการยังคงสมดุล
ระดับความแม่นยำที่จำเป็นสำหรับเซลล์ 4680 ยังส่งผลต่อการเลือกอุปกรณ์ด้วย เซลล์ที่ใหญ่ขึ้นจะกักเก็บพลังงานได้มากขึ้น ซึ่งหมายความว่าข้อบกพร่องจะมีค่าใช้จ่ายสูงขึ้น การวางแนวที่ไม่ตรงเล็กน้อยในการพันหรือความต้านทานการเชื่อมเปลี่ยนแปลงเล็กน้อยอาจไม่ทำให้เกิดความล้มเหลวในทันที แต่สามารถลดอายุการใช้งานของวงจรหรือสร้างความเสี่ยงด้านความปลอดภัยในระหว่าง-การทำงานของพลังงานสูง ดังนั้น ผู้ผลิตจึงมักเลือกอุปกรณ์เกรด-ที่สูงกว่าสำหรับสายการผลิต 4680 มากกว่าที่เลือกสำหรับรูปแบบทรงกระบอกที่เล็กกว่า ซึ่งรวมถึงระบบกำหนดตำแหน่งที่แม่นยำยิ่งขึ้น แหล่งการเชื่อมที่มีความเสถียรมากขึ้น และอุปกรณ์ตรวจสอบขั้นสูงเพิ่มเติม
เมื่อวางแผนสายการผลิตใหม่ วิศวกรจะต้องพิจารณาการอัพเกรดในอนาคตด้วย เทคโนโลยีแบตเตอรี่กำลังพัฒนาอย่างรวดเร็ว และการออกแบบที่เหมาะสมที่สุดสำหรับเซลล์ 4680 ในปัจจุบันอาจเปลี่ยนแปลงได้เมื่อมีการนำวัสดุหรือโครงสร้างอิเล็กโทรดใหม่มาใช้ โดยทั่วไปสายนำร่องได้รับการออกแบบให้กำหนดค่าใหม่ได้ ในขณะที่สายการผลิตอาจมีพื้นที่สำหรับโมดูลเพิ่มเติมหรืออุปกรณ์ที่มีความจุสูงกว่า- แนวทางนี้ช่วยให้โรงงานสามารถปรับตัวได้โดยไม่ต้องสร้างสายการผลิตใหม่ทั้งหมด สำหรับบริษัทที่เข้าสู่ตลาด 4680 การเริ่มต้นด้วย-ระบบนำร่องที่ออกแบบมาอย่างดี จากนั้นจึงขยายไปสู่สายการผลิตเต็มรูปแบบมักเป็นกลยุทธ์ที่ปลอดภัยที่สุด
ในทางปฏิบัติ ผลลัพธ์ที่ดีที่สุดจะเกิดขึ้นได้เมื่อมีการวางแผนสายการผลิตโดยเป็นส่วนหนึ่งของโซลูชันการผลิตที่สมบูรณ์ แทนที่จะเป็นการรวมกลุ่มของเครื่องจักรอิสระ การเคลือบ การรีด การตัด การประกอบ การขึ้นรูป และการทดสอบ ล้วนมีอิทธิพลซึ่งกันและกัน และประสิทธิภาพของเซลล์สุดท้ายขึ้นอยู่กับความเสถียรของกระบวนการทั้งหมด สำหรับแบตเตอรี่ทรงกระบอกขนาดใหญ่ การบูรณาการนี้มีความสำคัญมากยิ่งขึ้น เนื่องจากระยะขอบสำหรับข้อผิดพลาดน้อยกว่าในรูปแบบก่อนหน้า
มีการออกแบบอย่างเหมาะสมสายการประกอบ 4680ดังนั้นควรผสมผสานความสามารถในการพัฒนาที่ยืดหยุ่นเข้ากับความแม่นยำและระบบอัตโนมัติที่จำเป็นสำหรับการผลิตภาคอุตสาหกรรม ด้วยการเลือกอุปกรณ์ที่เหมาะสมสำหรับการพัน การเชื่อม การบรรจุ การปิดผนึก การขึ้นรูป และการทดสอบ ผู้ผลิตสามารถบรรลุประสิทธิภาพที่มั่นคงในขณะที่ยังคงรักษาประสิทธิภาพที่จำเป็นสำหรับ-การผลิตแบตเตอรี่ขนาดใหญ่
Ⅷ. บทสรุป
การเปลี่ยนจากเซลล์ทรงกระบอกแบบดั้งเดิมไปเป็นรูปแบบ 4680 แสดงถึงการเปลี่ยนแปลงที่สำคัญในการผลิตแบตเตอรี่ลิเธียมไอออน- ขนาดเซลล์ที่ใหญ่ขึ้น การออกแบบอิเล็กโทรดแบบตาราง และความหนาแน่นของพลังงานที่สูงขึ้น ทำให้ข้อกำหนดที่เข้มงวดมากขึ้นในทุกขั้นตอนของกระบวนการประกอบ การพันจะต้องรักษาการจัดตำแหน่งที่แม่นยำบนอิเล็กโทรดที่ยาวกว่า การเชื่อมต้องจัดการกับเส้นทางกระแสไฟฟ้าที่ใหญ่กว่า การเติมอิเล็กโทรไลต์จะต้องเจาะได้ลึกกว่า และการก่อตัวจะต้องได้รับการควบคุมอย่างระมัดระวังเพื่อให้แน่ใจว่าพฤติกรรมเคมีไฟฟ้ามีความเสถียร เนื่องจากแต่ละขั้นตอนเหล่านี้มีผลกระทบต่อขั้นตอนอื่นๆ สายการประกอบจึงต้องได้รับการออกแบบให้เป็นระบบที่มีการประสานงานมากกว่าชุดของเครื่องจักรที่เป็นอิสระ
สายการผลิตนำร่องมีบทบาทสำคัญในการพัฒนาการออกแบบ 4680 ใหม่ ช่วยให้วิศวกรสามารถปรับพารามิเตอร์ให้เหมาะสมก่อนที่จะขยายการผลิตเต็มรูปแบบ เมื่อกระบวนการมีเสถียรภาพ สายการผลิตจำนวนมากจะต้องมีระบบอัตโนมัติระดับสูง การควบคุมที่แม่นยำ และการตรวจสอบที่เชื่อถือได้เพื่อรักษาคุณภาพที่สม่ำเสมอ ในขณะที่เทคโนโลยีแบตเตอรี่ยังคงมีการพัฒนาอย่างต่อเนื่อง ความสามารถในการกำหนดค่าสายการประกอบที่ยืดหยุ่นแต่แม่นยำจะมีความสำคัญมากขึ้นเรื่อยๆ สำหรับผู้ผลิตที่มุ่งหวังที่จะผลิต-เซลล์ทรงกระบอกประสิทธิภาพสูง
