เซียะเหมิ TOB New Energy Technology Co., Ltd. เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ที่เชื่อถือได้มากที่สุดของเครื่องเชื่อมเลเซอร์สำหรับตัวสะสมกระแสแบตเตอรี่ตารางทรงกระบอกในประเทศจีน ยินดีต้อนรับสู่การซื้อเครื่องเชื่อมเลเซอร์คุณภาพสูงสำหรับตัวสะสมกระแสแบตเตอรี่ตารางทรงกระบอกในราคาที่แข่งขันจากโรงงานของเรา หากคุณมีคำถามใดๆ เกี่ยวกับความร่วมมือ โปรดส่งอีเมลถึงเรา

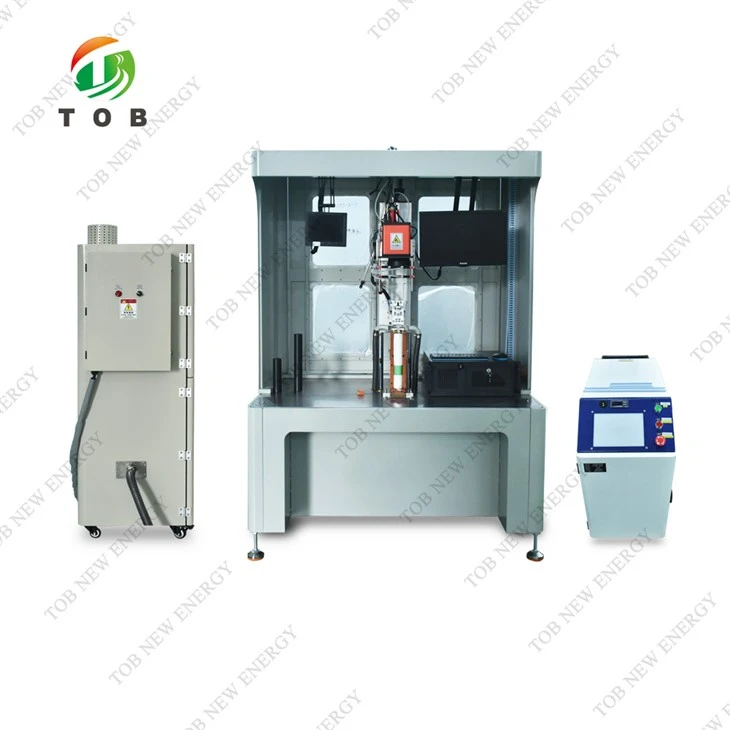

เครื่องเชื่อมเลเซอร์สำหรับเครื่องสะสมกระแสไฟฟ้าแบตเตอรี่แบบตารางทรงกระบอก









ภาพรวมผลิตภัณฑ์

● เครื่องเชื่อมเลเซอร์ TOB-ZFJ50320-3000 นี้ออกแบบมาสำหรับแบตเตอรี่ลิเธียมไอออนแบบโต๊ะทรงกระบอก- โดยมุ่งเน้นที่การเชื่อมที่มีความแม่นยำสูงของตัวสะสมกระแสไฟบวกและลบ

● โดยทั่วไปจะใช้ในสายการผลิตแบตเตอรี่ การผลิตนำร่อง และห้องปฏิบัติการ-ถึง-สภาพแวดล้อมการผลิตจำนวนมาก- ซึ่งความสม่ำเสมอในการเชื่อม อัตราผลตอบแทน และความเสถียรของกระบวนการเป็นสิ่งสำคัญ

● ระบบผสานรวมการวางตำแหน่งเซลล์ตามฟิกซ์เจอร์- การกดด้วยลม และการเชื่อมด้วยเลเซอร์กัลวาโนมิเตอร์ ช่วยให้จัดตำแหน่งได้อย่างแม่นยำและผลการเชื่อมที่มั่นคงสำหรับโครงสร้างแบตเตอรี่แบบตาราง



รายละเอียดสินค้า

● เครื่องจักรทำงานโดยการวางตำแหน่งเซลล์แบตเตอรี่ทรงกระบอกที่แบนอย่างแน่นหนาโดยใช้ฟิกซ์เจอร์ที่มีความแม่นยำ หลังจากวางตัวสะสมกระแสไฟฟ้าด้วยตนเอง หัวกดแบบนิวแมติกจะใช้แรงกดที่สม่ำเสมอเพื่อรักษาเสถียรภาพของพื้นที่การเชื่อม จากนั้นระบบเลเซอร์ที่ควบคุมด้วยกัลโว-จะทำการเชื่อมที่รวดเร็วและแม่นยำกับตัวสะสมกระแสไฟฟ้าทั้งขั้วบวกและขั้วลบ

● อุปกรณ์นี้ได้รับการออกแบบทางวิศวกรรมเพื่อรองรับการออกแบบแบตเตอรี่สำหรับโต๊ะสมัยใหม่ ช่วยให้ผู้ผลิตปรับปรุงการนำไฟฟ้า ลดความต้านทานภายใน และรักษาคุณภาพการเชื่อมที่สม่ำเสมอตลอดการผลิต
ด้วยการควบคุมแบบ PLC- และการออกแบบกลไกตามหลักสรีรศาสตร์ เครื่องจักรจึงมีการทำงานที่เชื่อถือได้ การผสานรวมที่ง่ายดาย และ-ความเสถียรในการผลิตในระยะยาว



หลักการทำงานและผังกระบวนการ

หลักการทำงาน:

● เครื่องจักรผสมผสานการวางตำแหน่งเชิงกล การกดด้วยลม และการควบคุมพลังงานด้วยเลเซอร์ เพื่อให้เกิดการเชื่อมตัวสะสมกระแสแบตเตอรี่ที่แม่นยำและทำซ้ำได้

ผังกระบวนการ:

● วางเซลล์แบตเตอรี่ทรงกระบอกที่แบนด้วยตนเอง

● วางตัวรวบรวมปัจจุบันด้วยตนเอง

● กระบอกลมกดและยึดตัวสะสม

● ระบบเลเซอร์กัลวาโนมิเตอร์ทำการเชื่อมที่แม่นยำ

● ตัวสะสมประจุบวกและลบจะถูกเชื่อมตามลำดับ

● ดูดฝุ่นทำความสะอาดพื้นที่เชื่อม

● เซลล์ที่เชื่อมจะถูกถ่ายโอนไปยังกระบวนการปลอกด้วยตนเอง



ส่วนประกอบของระบบหลัก:

● ระบบกำหนดตำแหน่งเซลล์
รับประกันการจัดตำแหน่งเซลล์ทรงกระบอกที่แม่นยำโดยใช้กระบอกสูบนิวแมติกและฟิกซ์เจอร์ที่มีความแม่นยำ

● ชุดประกอบหัวกดเชื่อม

ให้แรงดันคงที่และสม่ำเสมอผ่านกระบอกสูบนิวแมติก ลิเนียร์ไกด์ และกลไกสปริง

● ระบบการเชื่อมด้วยเลเซอร์

ประกอบด้วยเครื่องสแกนกัลวาโนมิเตอร์ กระบอกสูบกำหนดตำแหน่ง และแหล่งกำเนิดเลเซอร์ทางอุตสาหกรรมสำหรับการเชื่อมแบบสะสมกระแสไฟฟ้าความเร็วสูง-

● ระบบควบคุมไฟฟ้า

ตัวควบคุม PLC, HMI หน้าจอสัมผัส, เซ็นเซอร์, รีเลย์ และส่วนประกอบด้านความปลอดภัย ช่วยให้มั่นใจในการควบคุมกระบวนการที่แม่นยำและความปลอดภัยในการปฏิบัติงาน

● โครงเครื่องและสิ่งห่อหุ้ม

สร้างด้วยเหล็กโครงสร้าง แท่นชุบที่ทนต่อการกัดกร่อน- และโครงนิรภัยอะลูมิเนียมอัลลอยด์พร้อมแผง PVC โปร่งใส



พารามิเตอร์ทางเทคนิคของอุปกรณ์

● อัตราคุณสมบัติผลิตภัณฑ์: 99% (อ้างอิงเฉพาะการทิ้งผลิตภัณฑ์ที่เกิดจากเหตุผลด้านอุปกรณ์)

● ความจุ/ความเร็วของอุปกรณ์เดี่ยว (เครื่องเดียว) : มากกว่าหรือเท่ากับ 2PPM (แตกต่างกันเล็กน้อยขึ้นอยู่กับกระบวนการวัสดุ)

● อัตราการใช้อุปกรณ์: มากกว่าหรือเท่ากับ 95% (ข้อผิดพลาดที่เกิดจากอุปกรณ์เท่านั้น)

● อุปกรณ์ไฟฟ้า: แรงดันไฟฟ้า 380V 50Hz; ความผันผวนของแรงดันไฟฟ้าน้อยกว่า ± 10%

● กำลังของอุปกรณ์: 10KW

● ข้อกำหนดแหล่งอากาศ: มากกว่าหรือเท่ากับ 0.6Mpa (จัดทำโดยลูกค้า)

● ลมอัด: ความดัน 0.5-0.7 MPa การใช้งาน 100 ลิตร/นาที

● การออกแบบเครื่องจักรควรมีสมรรถนะตามหลักสรีรศาสตร์ที่ดีเยี่ยม

● วัสดุโครงสร้างของเครื่องควรใช้อะลูมิเนียม สแตนเลส หรือชุบด้วยไฟฟ้าเพื่อป้องกัน-การกัดกร่อน



การใช้งานทั่วไปของเครื่องเชื่อมเลเซอร์
● การผลิตแบตเตอรี่ลิเธียมไอออนแบบตารางทรงกระบอก-

● สายการผลิตนำร่องแบตเตอรี่

● ห้องปฏิบัติการ-เพิ่ม-ขนาดการผลิต-

● โซลูชันการผลิตแบตเตอรี่แบบกำหนดเอง

● กระบวนการเชื่อม R&D แบตเตอรี่ขั้นสูง



ข้อได้เปรียบที่สำคัญ
● ออกแบบมาโดยเฉพาะสำหรับโครงสร้างแบตเตอรี่ทรงกระบอกของโต๊ะ

● การเชื่อมด้วยเลเซอร์ที่มีความแม่นยำสูง-ของตัวสะสมกระแสไฟฟ้า

● คุณภาพการเชื่อมมีเสถียรภาพด้วยอัตราผลตอบแทนมากกว่าหรือเท่ากับ 99%

● รองรับการผลิตที่สม่ำเสมอในสายการผลิตแบตเตอรี่

● เหมาะสำหรับทั้งสายการผลิตนำร่องและการผลิตแบบปรับขนาดได้

● บูรณาการเข้ากับระบบการผลิตแบตเตอรี่ที่มีอยู่ได้อย่างง่ายดาย
